Drehzahlmesser anschließen

Beitrag von LTD-Fahrer » 13. Mai 2023, 13:35

Moin, hab da mal eine Frage:
Wo wird ein Drehzahlmesser angeschlossen?
Habe Schaltpläne gefunden bei dem der Sensoreingang am mittleren pol der Zündspule, mal am Niederspannungseingang angeschlossen wird. Bei meinem LTD ist kein Drehzahlmesser vorgesehen und somit auch nicht eingezeichnet. Rein logisch würde ich den mittleren Anschluss nehmen, weil am anderen kommt ja die Versorgungsspannung an.
Ausschnitt Zündung .jpg
Nach oben
Benutzeravatar
Schraubaer
Beiträge: 6694
Registriert: 2. Jan 2020, 22:05
Wohnort: Winsen
Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
Likes vergeben: 27 x
Likes erhalten: 1060 x

Beitrag von Schraubaer » 13. Mai 2023, 14:54

Habe Schaltpläne gefunden bei dem der Sensoreingang am mittleren pol der Zündspule......

Das will ich mal sehen!!! :shock:
(Zubehör)Drehzahlmesser werden über den MINUS der Zünddpule gesteuert.
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
Nach oben
LTD-Fahrer
Beiträge: 478
Registriert: 27. Jun 2021, 12:36
Fuhrpark: Ford LTD 2-door Hardtop 460cui von 1975
Likes vergeben: 99 x
Likes erhalten: 69 x

Beitrag von LTD-Fahrer » 13. Mai 2023, 17:49

Jupp, da hab ich schief geschaut.
Aber irgendwie kapier ich es grade nicht.
Wenn wir jetzt mal den Schaltplan und dessen Bezeichnungen an der Zündspule nehmen.
Leitung an C-214 ist der Hochvoltausgang
C-215 / 16 R-LG kommt vom Zündschloss und versorgt die Spule mit 12V
C-215 / 11 DG-Y D geht zum Modulator

Wo kommt jetzt das Sensorkabel dran?
Nach oben
Benutzeravatar
Schraubaer
Beiträge: 6694
Registriert: 2. Jan 2020, 22:05
Wohnort: Winsen
Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
Likes vergeben: 27 x
Likes erhalten: 1060 x

Beitrag von Schraubaer » 13. Mai 2023, 19:52

C-215 / 11 DG-Y D zum Modulator.
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
Nach oben
LTD-Fahrer
Beiträge: 478
Registriert: 27. Jun 2021, 12:36
Fuhrpark: Ford LTD 2-door Hardtop 460cui von 1975
Likes vergeben: 99 x
Likes erhalten: 69 x

Beitrag von LTD-Fahrer » 13. Mai 2023, 20:10

Das ist doch der mittlere Pol der Spule Verwirrend.....
Nach oben
Benutzeravatar
Schraubaer
Beiträge: 6694
Registriert: 2. Jan 2020, 22:05
Wohnort: Winsen
Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
Likes vergeben: 27 x
Likes erhalten: 1060 x

Beitrag von Schraubaer » 13. Mai 2023, 20:15

Nein! Das ist ja auch nur ein Schaltbild und sagt über die Art der Anschlüsse nix aus!
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
Nach oben
LTD-Fahrer
Beiträge: 478
Registriert: 27. Jun 2021, 12:36
Fuhrpark: Ford LTD 2-door Hardtop 460cui von 1975
Likes vergeben: 99 x
Likes erhalten: 69 x

Beitrag von LTD-Fahrer » 11. Jun 2023, 08:24

Hab den Drehzahlmesser wie oben beschrieben angeschlossen und .... Es passierte nix.
Keine Drehzahlanzeige - nix

Nach Rücksprache mit dem Verkäufer kam raus das es sein kann das der Drehzahlmesser mit der Signalform nicht klar kommt. Bevor ich das Ding jetzt zurück schicke meinte der Verkäufer ich soll den ans W-Terminal der Lima anschließen. Da ich die Bezeichnung im Schaltplan nicht gefunden habe habe ich mich auf die Suche begeben und herausfordernden das bei Ford der Anschluss auch T-Terminal genannt wird. Nur hat mir diese Info nicht wirklich weiter geholfen. Daher meine Frage hier, welcher Anschluss ist das?
Nach oben
Benutzeravatar
Schraubaer
Beiträge: 6694
Registriert: 2. Jan 2020, 22:05
Wohnort: Winsen
Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
Likes vergeben: 27 x
Likes erhalten: 1060 x

Beitrag von Schraubaer » 11. Jun 2023, 10:47

Bei einer LiMa mit externem Laderegler wirst Du garantiert keinen W(T?)-Anschluß finden, den nur vereinzelt moderne LiMa's für verteilerlose Benziner und Selbstzünder (Diesel z.B.) bieten?!
Zwei Fragen!
Was genau hast Du da für einen DZM

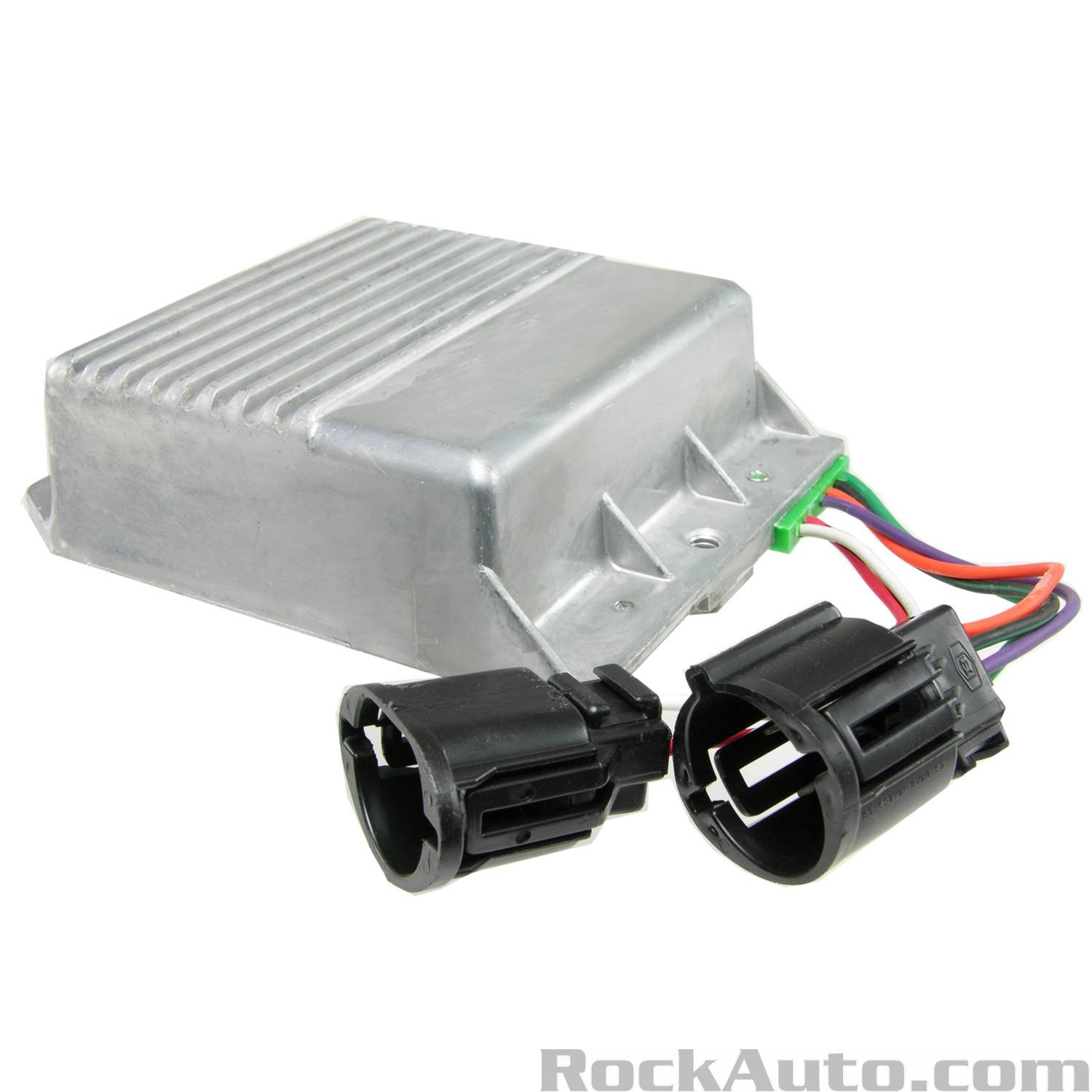

und befindet sich in Deinem Zündkreis evt. sowas:
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
Nach oben
LTD-Fahrer
Beiträge: 478
Registriert: 27. Jun 2021, 12:36
Fuhrpark: Ford LTD 2-door Hardtop 460cui von 1975
Likes vergeben: 99 x
Likes erhalten: 69 x

Beitrag von LTD-Fahrer » 11. Jun 2023, 16:55

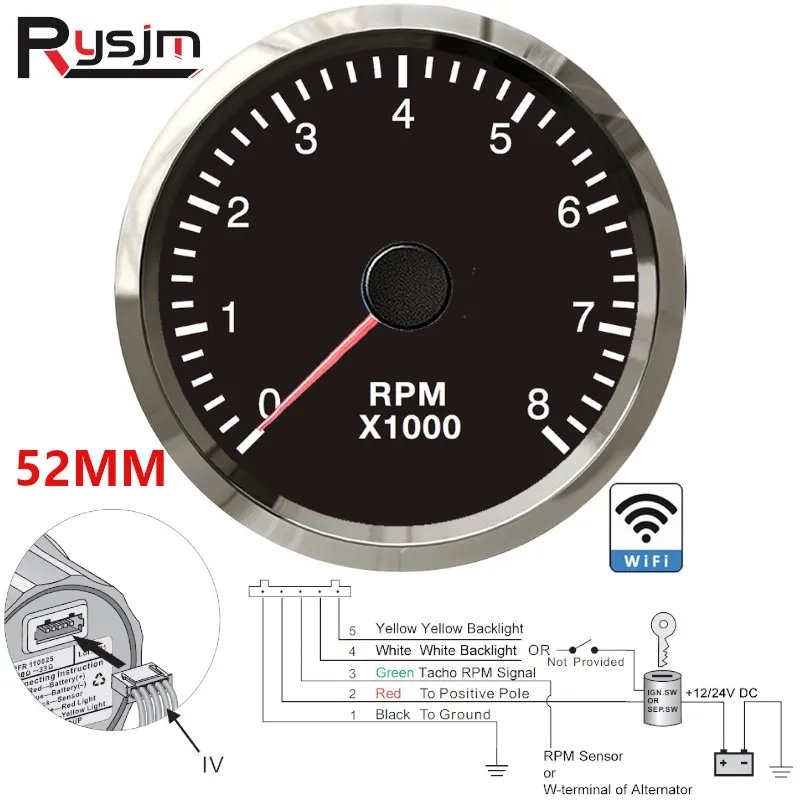

Genau diese Zündbox habe ich verbaut und diesen DZM
Dateianhänge
Nach oben
Benutzeravatar
Schraubaer
Beiträge: 6694
Registriert: 2. Jan 2020, 22:05
Wohnort: Winsen
Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
Likes vergeben: 27 x
Likes erhalten: 1060 x

Beitrag von Schraubaer » 11. Jun 2023, 20:13

Der braucht 'n Sensor zum generieren des RPM-Signals, wie beim Dieselmotor. Da wirst Du nix mit dem Takt der Zündspule.
Ferner liefert die Durasparkanlage selten verwertbares für Billigst-DZM's!
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
