Beitrag von Sally67 » 25. Nov 2024, 17:26

Snickers hat geschrieben:
25. Nov 2024, 14:08
FullSizeFrank hat geschrieben:
25. Nov 2024, 09:27
Wenn Dein Schätzchen in etwa so gelagert wurde kann das so ziemlich alles sein.. Bild
🤓 Mann da steht ein MARK IV in Grün auf dem Bild 🤓
Stephan nun wieder :D

Gruß und
immer gutes Heimkommen.
Martin mit Sally.


V8 fahren ist wie Chips in der Kirche zu essen.
Jeder sieht dich böse an, wollen es aber insgeheim auch.

landeigt
Beiträge: 172
Registriert: 26. Apr 2022, 00:09
Wohnort: Hemmingen
Fuhrpark: 1968 Ford Torino GT Formal Roof
1968 Ford Torino GT Sports Roof
Likes vergeben: 180 x
Likes erhalten: 222 x

Beitrag von landeigt » 15. Mär 2025, 09:16

Hallo Leute, nach länger (Zwangs-)Pause meld ich mich zurück. Ich hatte bis Ende Februar Prüfungsphase und konnte daher wenig bis gar nichts am Torino machen geschweige denn hier den Thread auf dem aktuellen Stand halten. Aber in den letzten 2 Wochen konnte ich endlich wieder an die Arbeit gehen, gefühlt habe ich in der Werkstatt gelebt :D
Da ich jetzt im Zug in die Schweiz sitze (Urlaub mit der Freundin um Wogen für Autokauf und lange Abwesenheit in der Werkstatt zu glätten :D ) dachte ich mir ich nutze die Zeit und gebe mal ein Update über den aktuellen Stand der Arbeiten an der blauen Blechbüchse:

Leider bin ich mit meinem sehr unrealistisch gestalteten Zeitplan unerwarteter Weise im Verzug. Die Karosseriearbeiten sind leider noch nicht abgeschlossen, da einige unvorhergesehene und unerwartete Probleme aufgetreten sind, wie ich es auch schon erwartet habe... ja, das Auto steckt voller Erwartungen :D
Zum Positiven: Ich habs endlich geschafft die Löcher in den Federdomen zuzumachen, sodass auch noch die oberen Querlenker samt abgewinkelten Fettnippeln hineinpassen und genug Spiel haben.
Zum Negativen: Leider musstem wir noch während ich da dran war feststellen, dass bei dem Auto aufgrund eines Treffers vorne links ein Teil vom Vorderwagen getauscht wurde: Das Winkelblech welches oberhalb der Shock tower verläuft wurde bei ca 3/4 abgeschnitten und ein Ersatzteil aus einem anderen Auto samt innerem Kotflügel und Kühlerträger schief eingebraten. Das hatte zur Folge dass die eigentlich gerade Kante am inneren Kotflügel Banane war und drr Abstand zwischen den beiden Spitzen vorne nicht stimmte. Dazu später mehr.
Das ursprüngliche "nur die Löcher zu machen" uferte in eine umfangreiche Revision des Vorderwagens aus.

Um etwas Abwechslung von der Karosseriearbeit zu bekommen hab ich mich dann unglücklich gemacht und meine

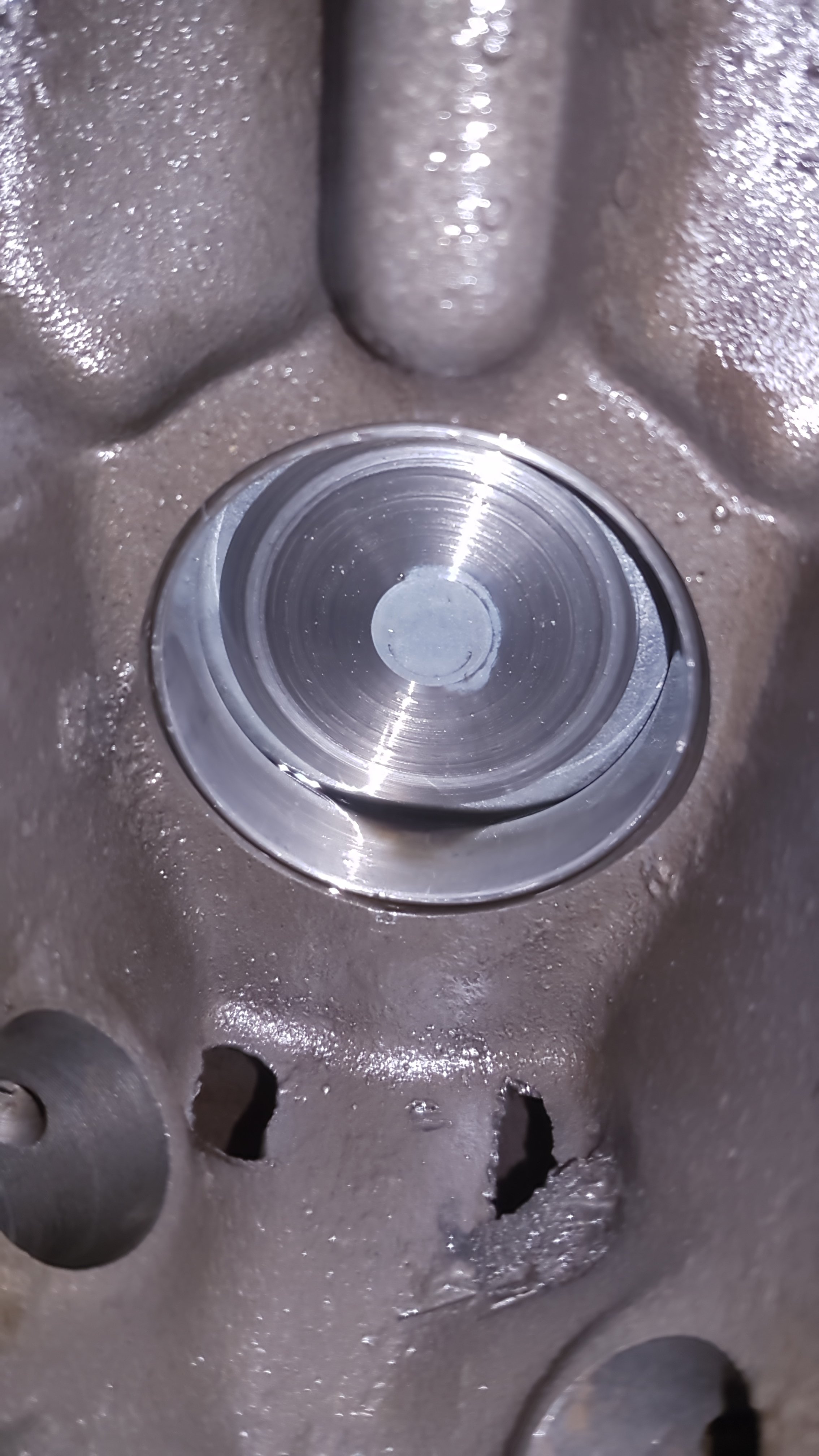

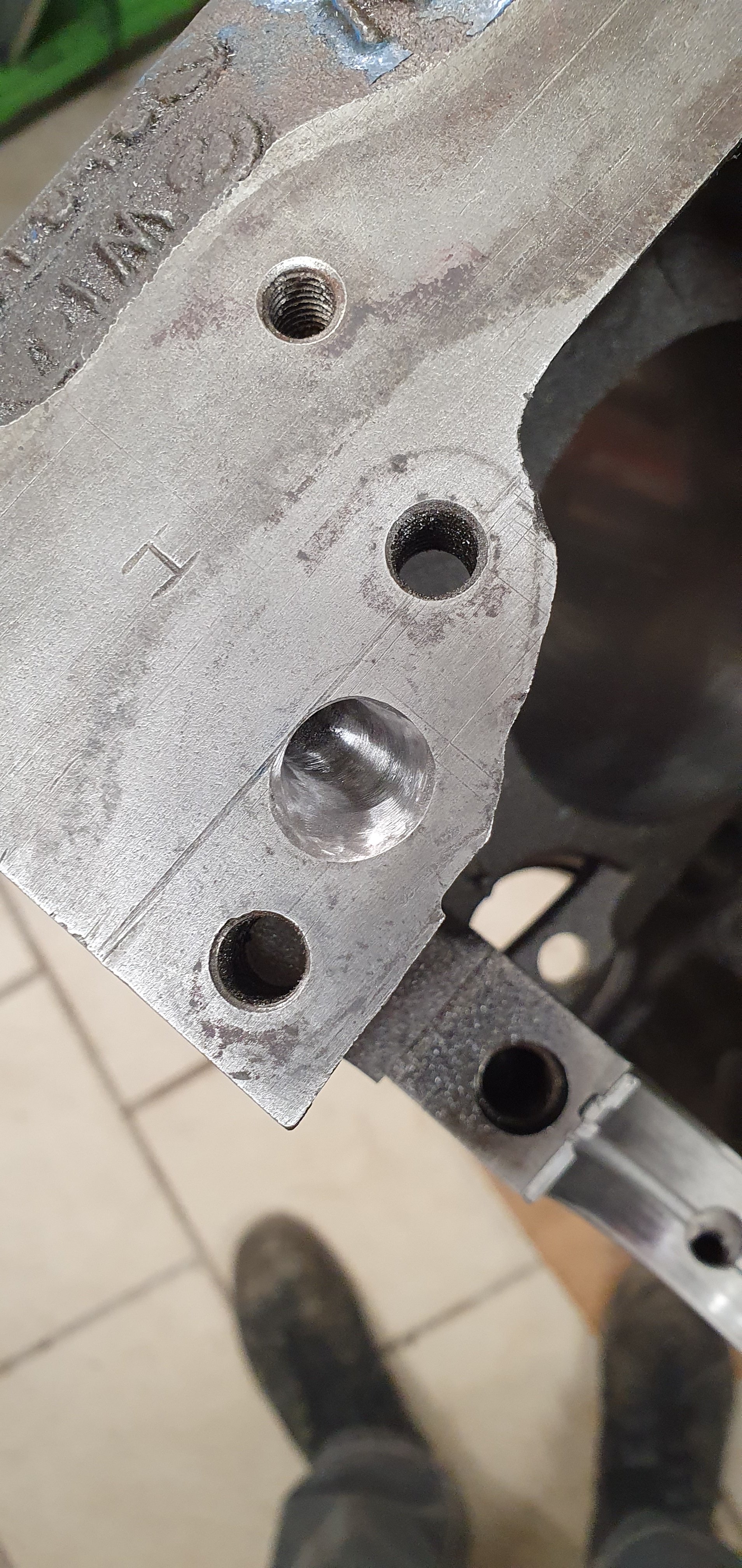

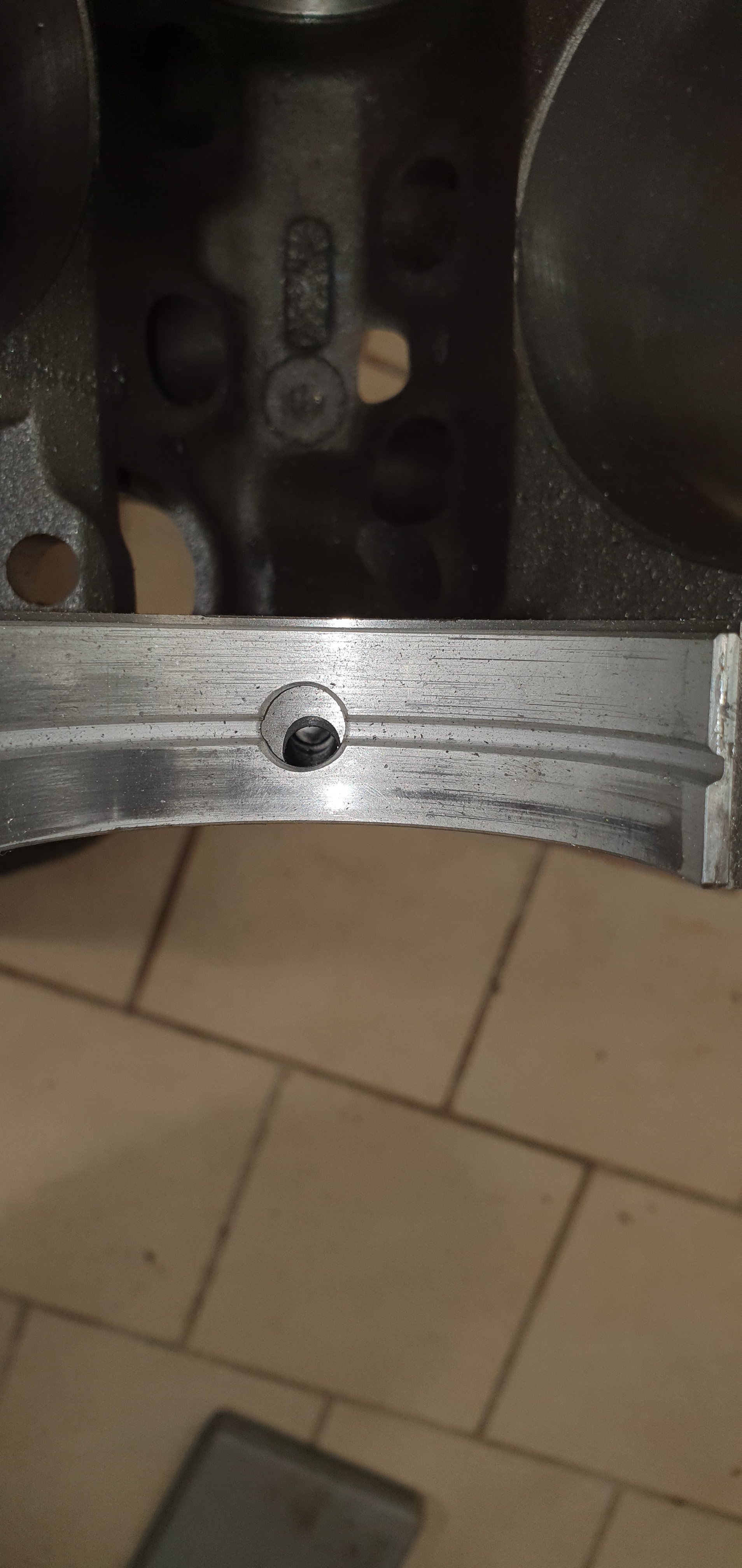

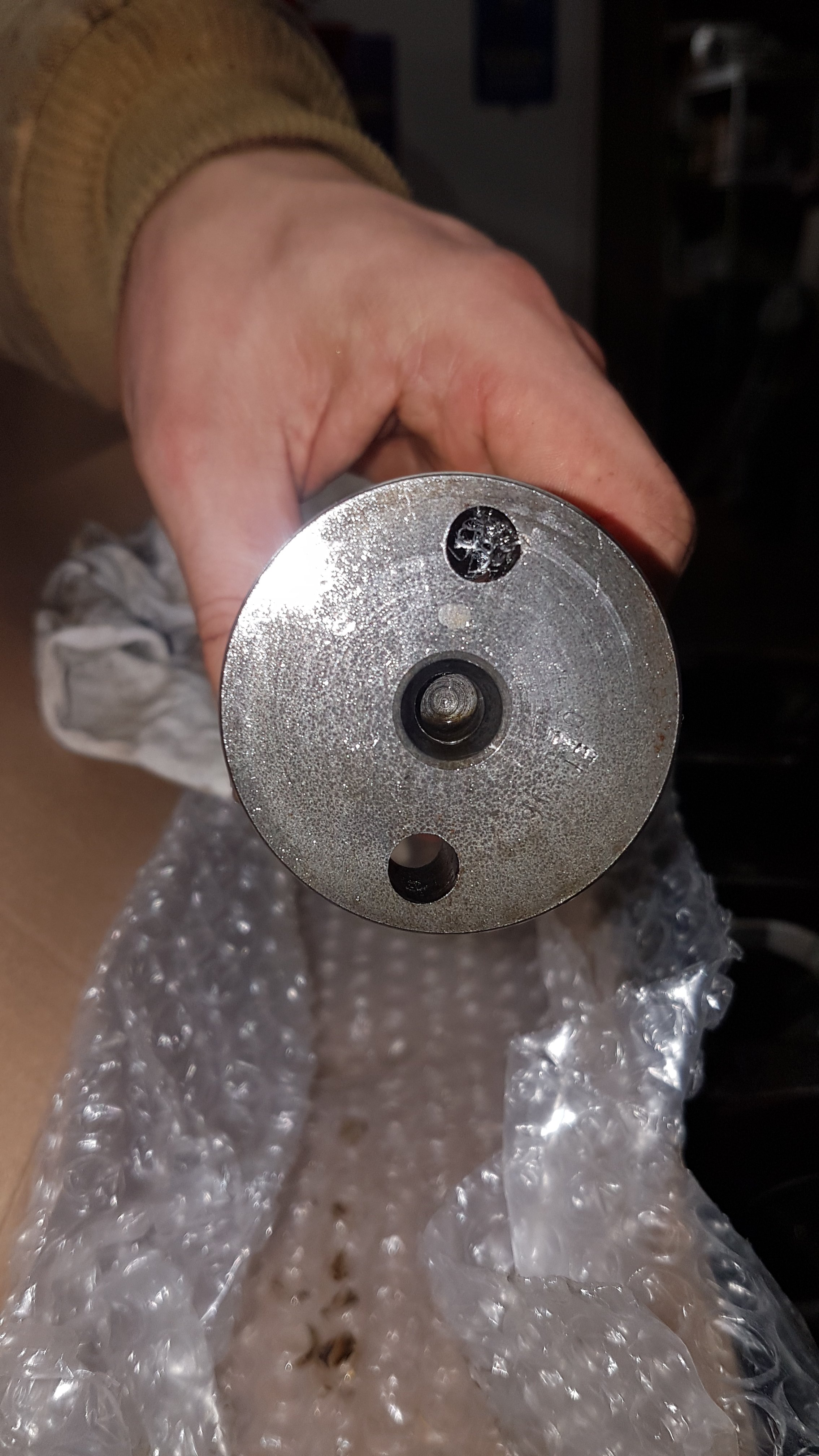

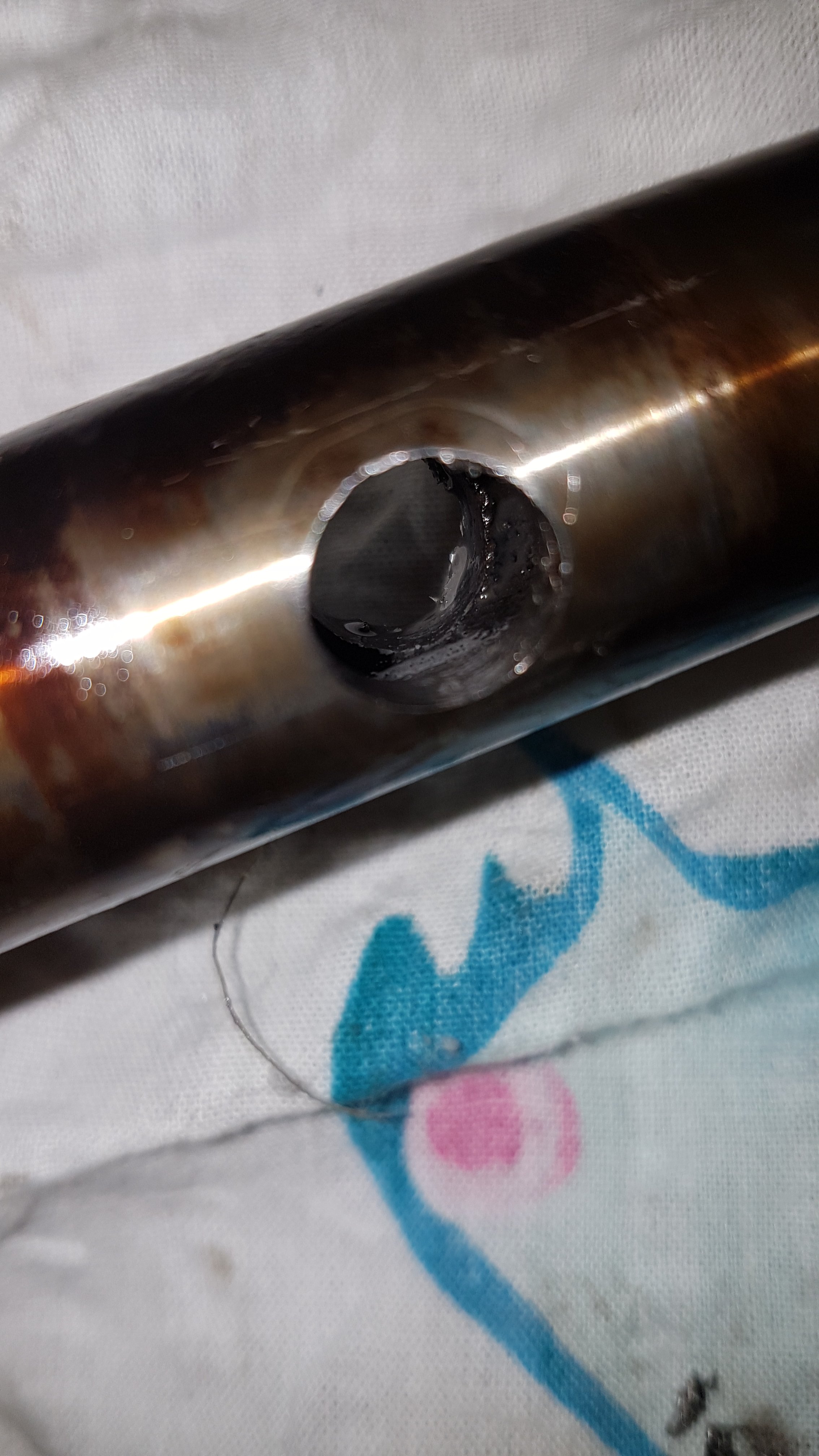

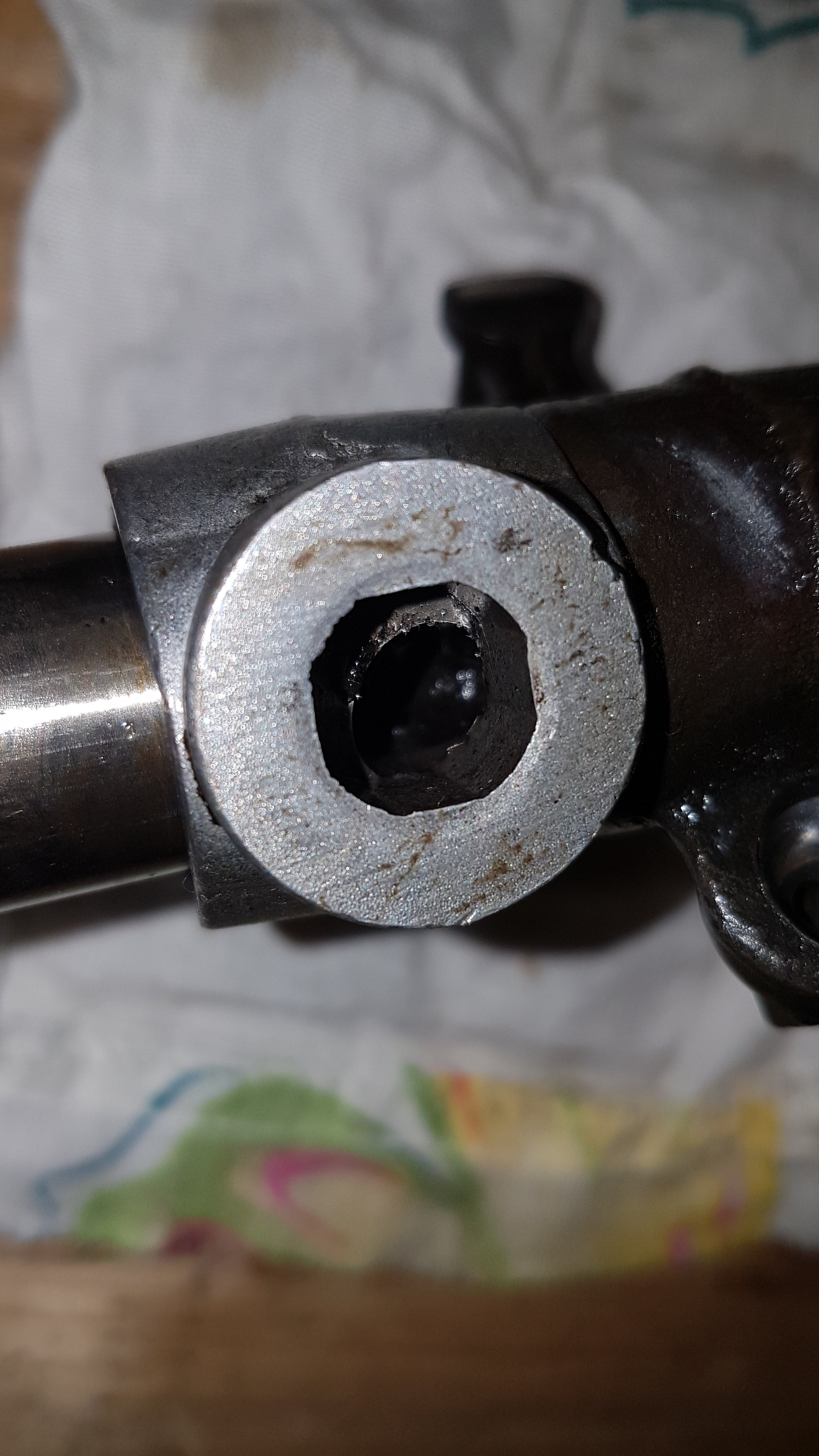

Aufmerksamkeit den Kipphebelwellen gewidmet. Ein Pushrod hatte in der Pfanne des Rocker arm gefressen, und ich wollte die Welle reinigen um zu schauen was die Ursache für die mangelhafte Ölversorgung dort war. Gesagt getan, der Grund wurde dann schnell offensichtlich als ich die ersten größeren Späne aus der Welle pulte. Mit einem mittelmäßig-anregenden Gefühl in der Magengegend, gleich neben dem Bereich der auf Masochismus und Geldverbrennerei steht, also hoch zur Garage und die Ölwanne abgenommen. Bisher wars ja wie beim Arzt, obenrum frei. Nun auch unten, der erste Blick sah nichts doch dann ist mir ein relativ großer Grat an den Lagern aufgefallen und Span der sich aufgeworfen hatte. Desweiteren waren zwei Nr. 4 Main Caps verbaut. Die Vermutung war dass die Geometrie der Lagergasse nicht stimmt. Also die nächste Baustelle eröffnet (wie im Sommer auf der A7) und den Motor zerlegt. Nachdem Kolben und Pleuel den Block durch die dafür angedachten Öffnungen statt der durchschlagenden Seitenausgänge verlassen hatten, stellte ich fest dass sich die KW nur mit Mühe drehen ließ. Also zum Motorenbauer damit, Lagergasse bohren/honen. Auch ist aufgefallen dass der Camplug (durch die falsche Montage) an der Nocke geschliffen hat. Die Lager von der NW sahen auch nicht mehr so pralle aus. Positiv jedoch: Der Block an sich sieht echt gut aus. Zylinder und KW haben Standardmaß, es sind keine Laufkanten oder Rillen zu spüren und auch sonst nix weiter auffälliges zu sehen. Lagerschalen und Kolben sind auch noch original FoMoCo, letztere alledings wohl leider die dished 2V Kolben vom original Y Code Motor. Da der Block allerdings ein 4V Galaxie Motor ist, liegt es nahe dass jemand mal aus zwei Motoren einen zusammengebastelt hat. Nachdem alles zerlegt und gesichtet war, Block unter den Arm geklemmt und runter damit in dei Werkstatt. Dort dann alle Stopfen raus, umrüsten auf Screw in Galley plugs (bis auf den beim Verteiler), Anpassung der Ölkanäle an den Mains und dem Flansch für die Ölpumpe sowie entgraten des Casting flashs im Valley und bei den Mains. Das ging eigentlich alles ganz gut, für die Galley Plugs haben sich eine kleine selbstschneidende Schraube und ein paar Unterlegscheiben zum rausziehen bewährt. Der hinter dem Verteiler ließ sich mit einer langen dünnen Stange von hinten rausstoßen. Den einzigen Bammel hatte ich beim anphasen der Ölbohrungen in den Mains. Hier bin ich ganz vorsichtig mit meinem Dremel mit Kugelfräser reingegangen und hab nur soviel Material weggenommen dass das Öl vernünftig fließen kann (bei den FEs ist meistens ein Versatz bei den Bohrungen von Main Nr. 1,2 und 4, was zur Folge hat dass die Löcher teilweise von den Lagerschalen verdeckt werden. Was ich auch keinesfalls versauen wollte waren die geschnittenen Gewinde für die Ölverschlussstopfen. Hier musste ich mir einen 1/4 NPTF Gewindeschneider zurechtbasteln damit ich die Plugs weit genug reinschrauben kann (das Gewinde ist ja konisch, deshalb hab ich 5mm vom Gewindeschneider abgetrennt). Um den Flow am Kanal für die Ölpumpe zu verbessern (das Loch ist relativ klein im Vergleich zur Port von der Pumpe, und macht unten einen relativ scharfen Knick) hab ich ebenfalls wieder meinen Kugelfräser und einen rolligen Schlleifpapieraufsatz (hat bestimmt nen Namen im Fachjargon, für mich jetzt einfach Rolli) benutzt. Anschliessend mit einem Stück Draht getestet ob es noch irgendwo Kanten gibt und dann für gut befunden.

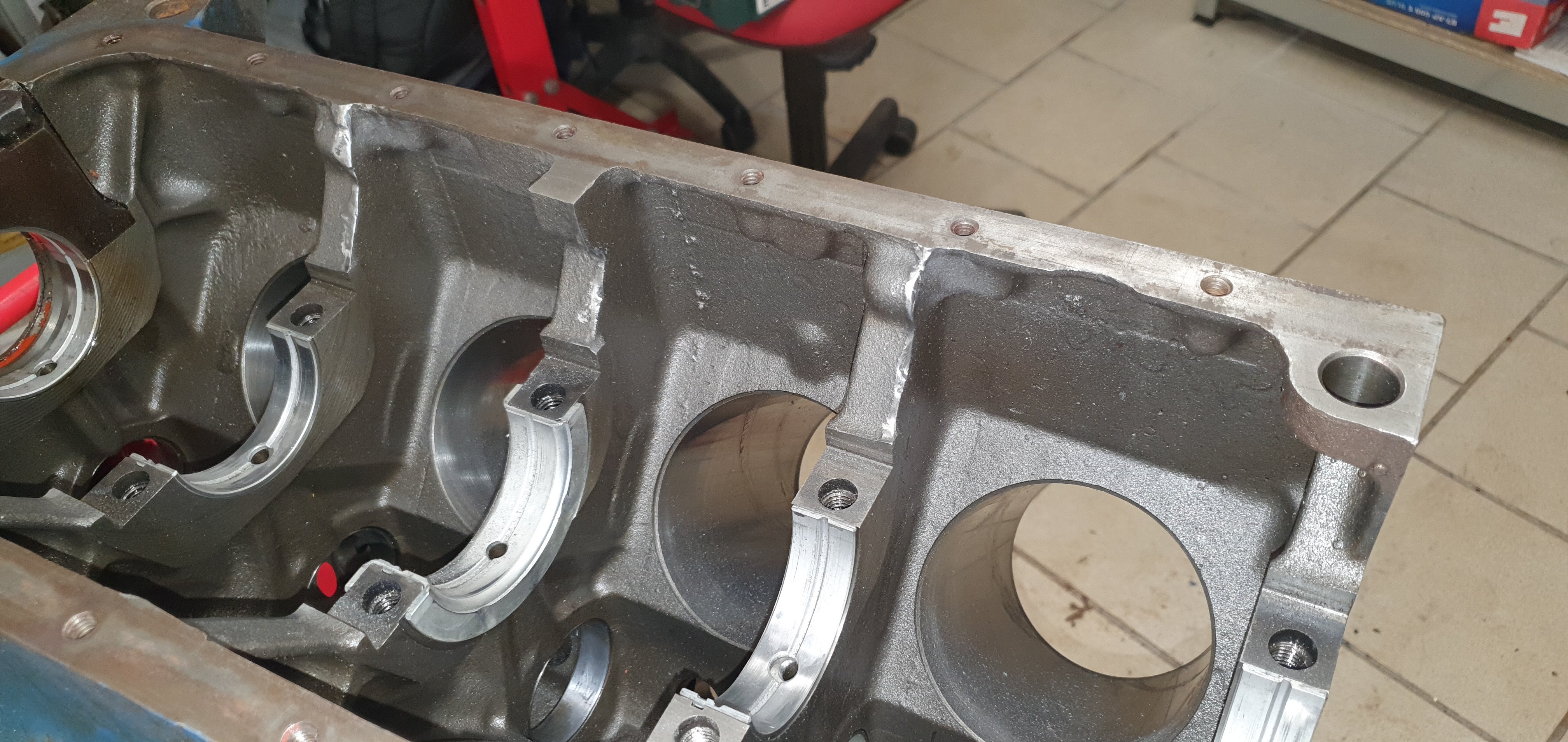

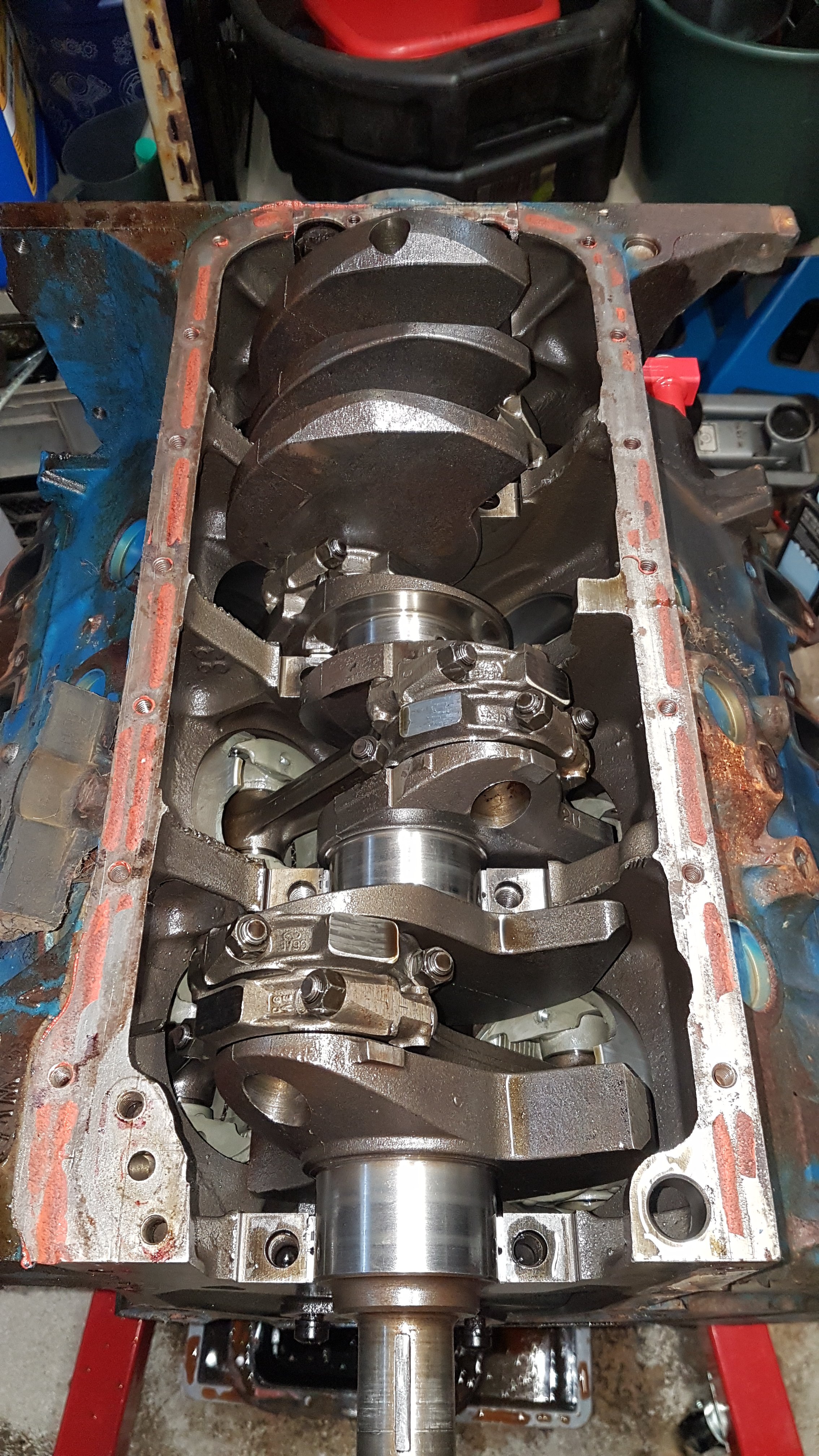

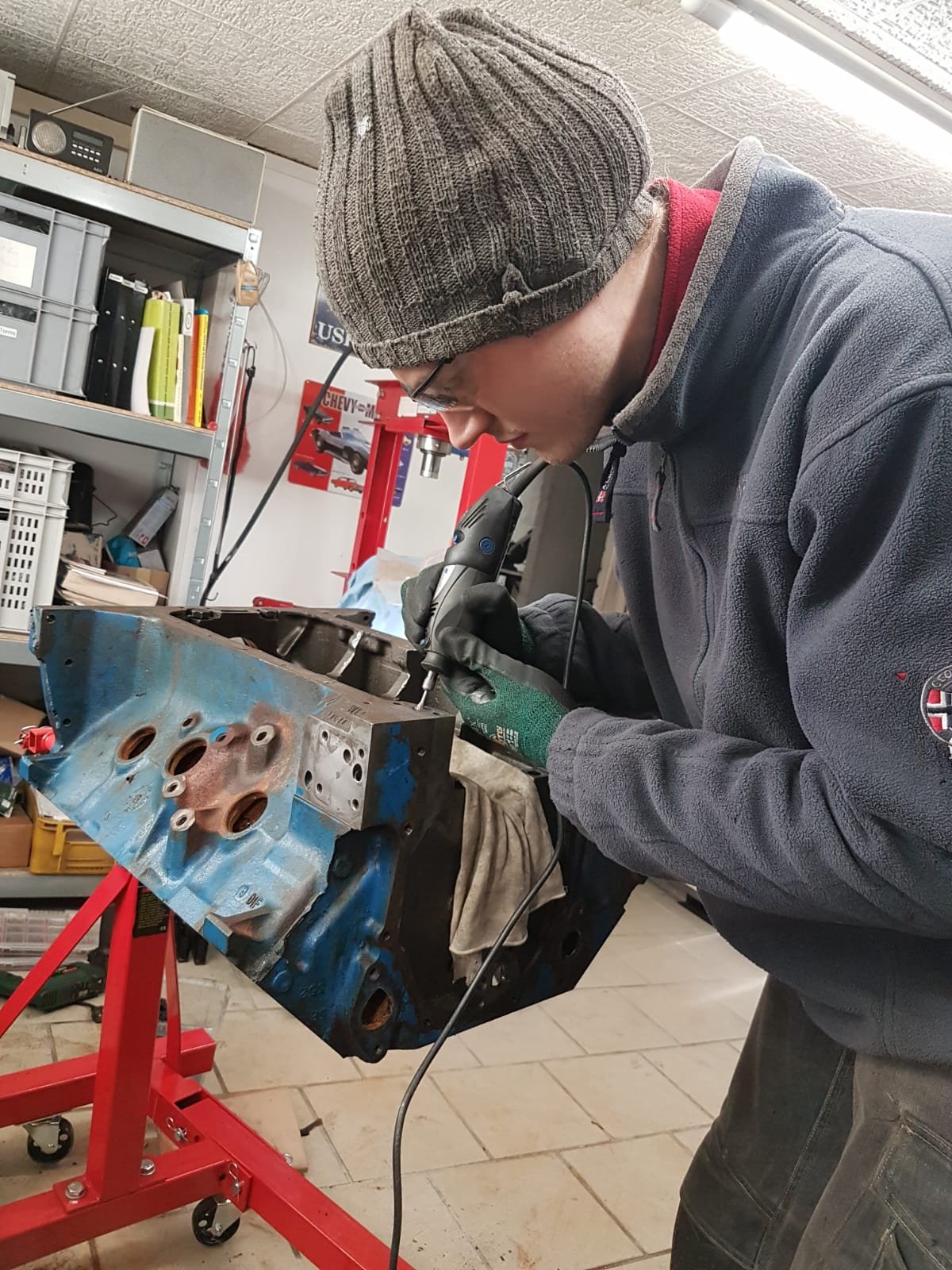

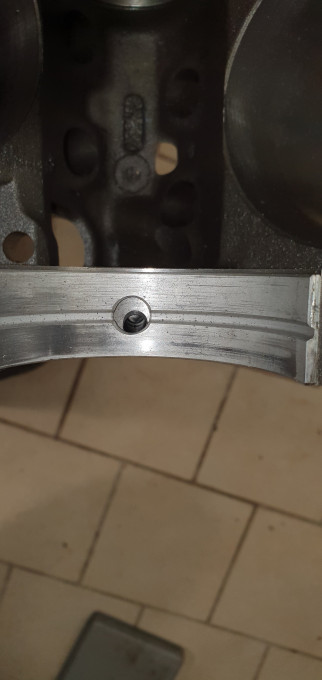

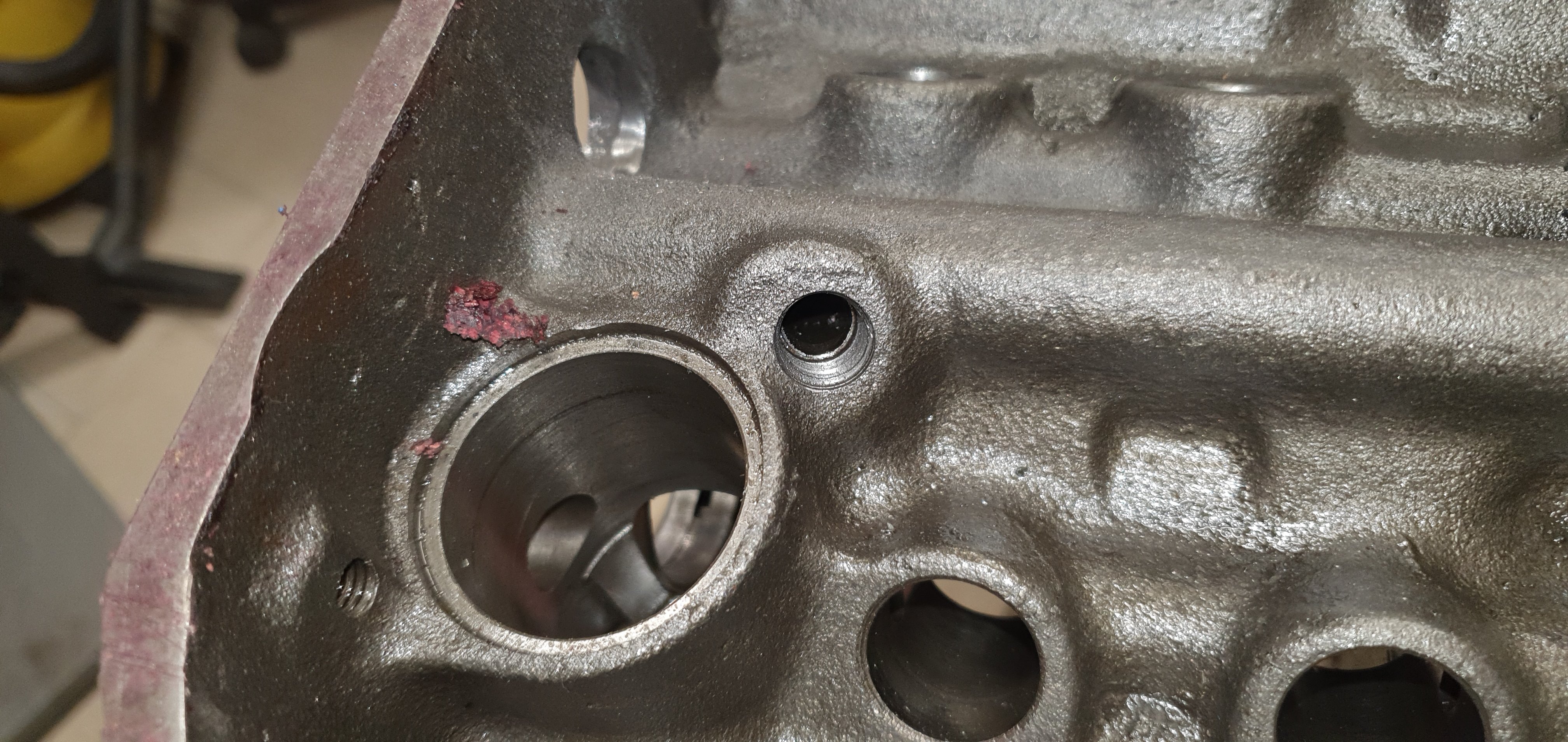

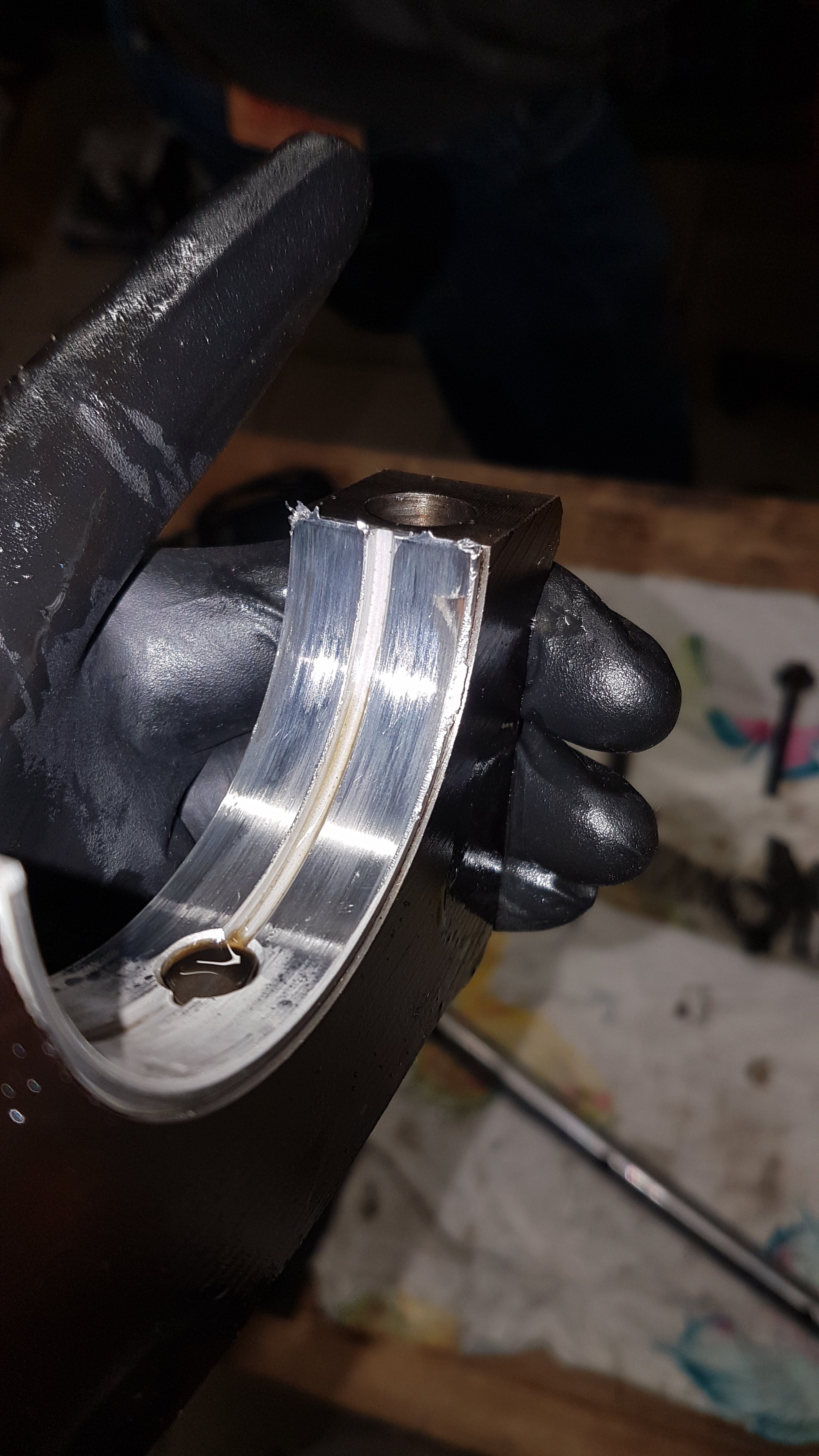

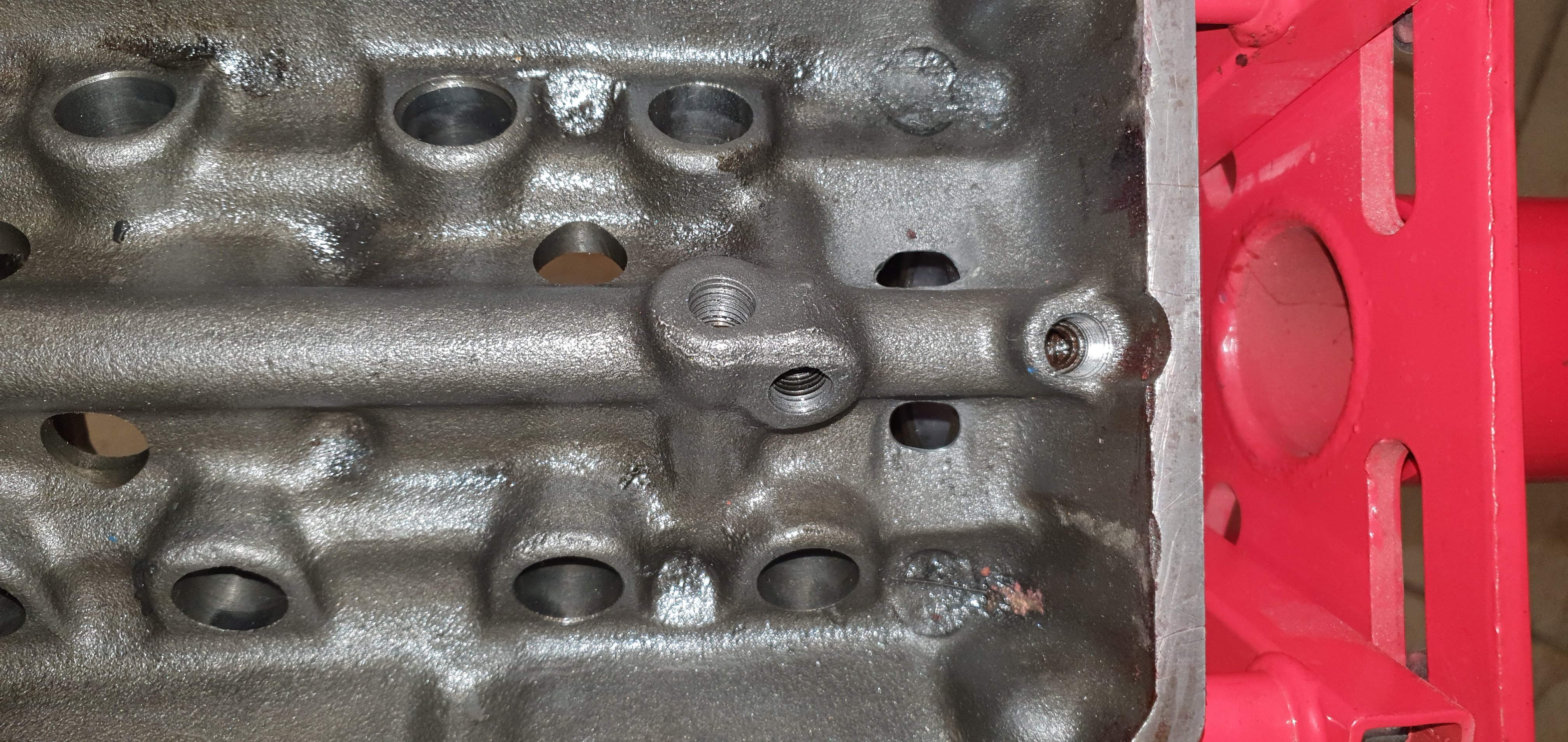

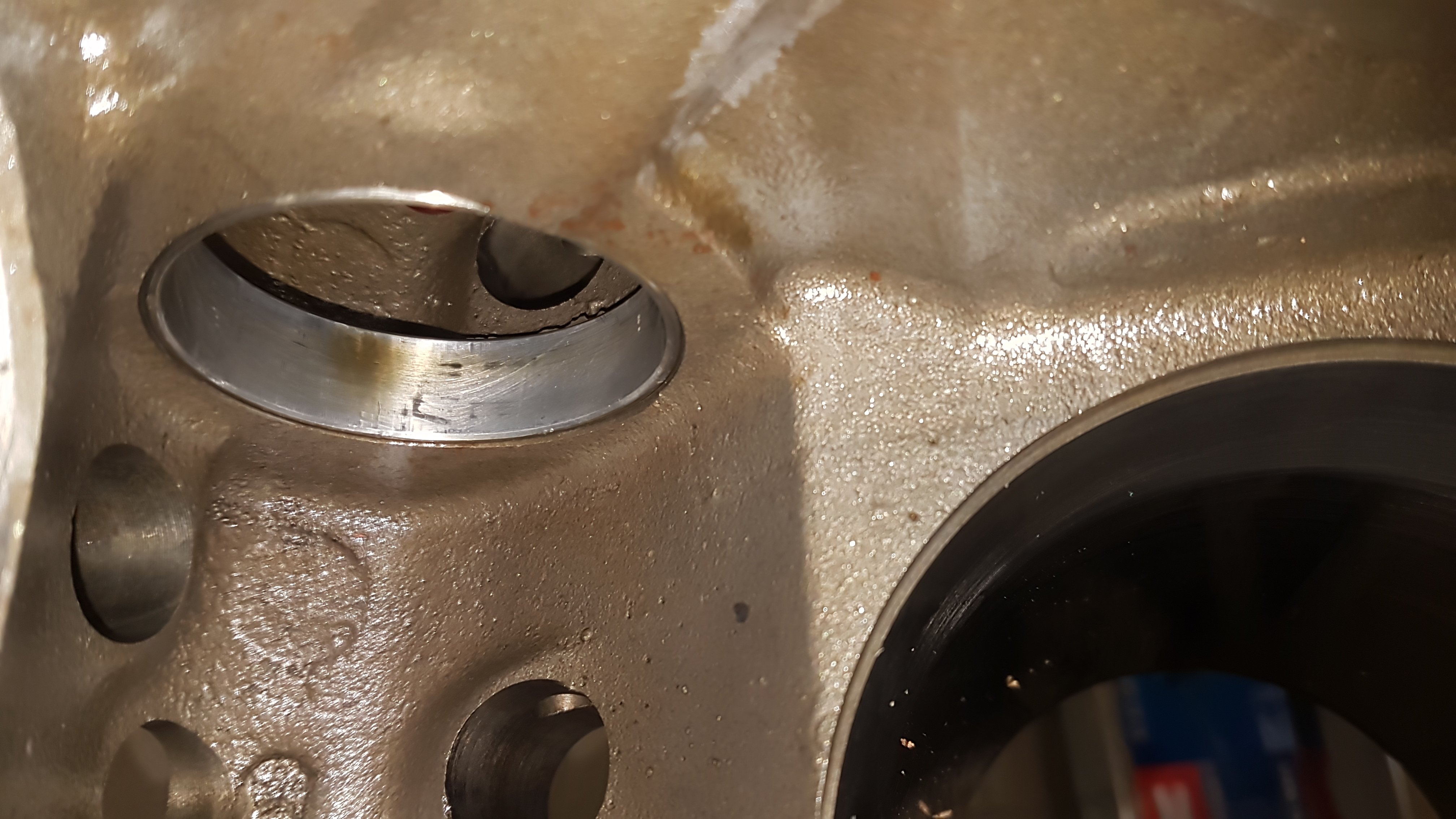

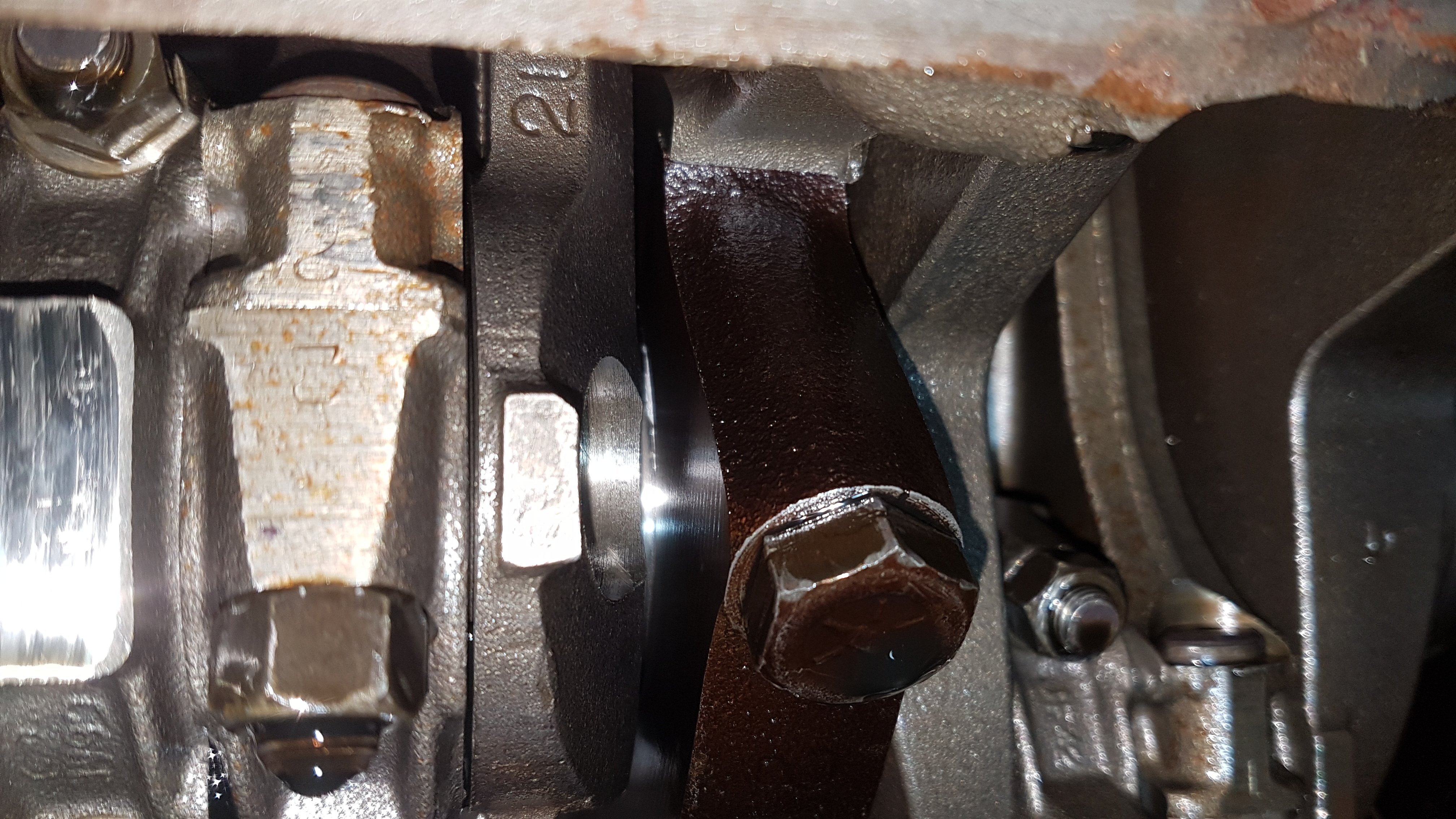

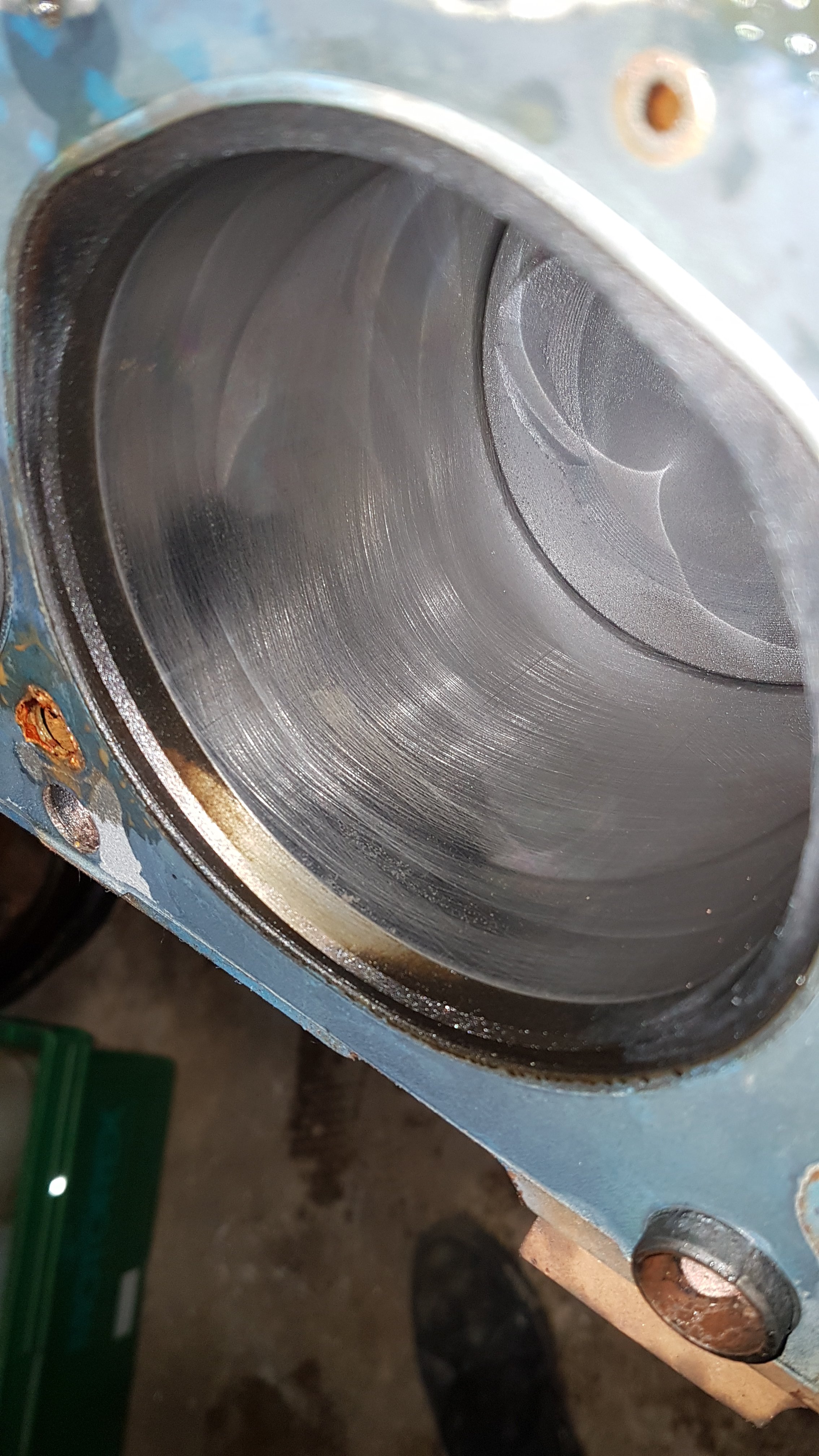

Als alle Modifikationen erledigt waren hab ich den Block grob gereinigt und nun befindet er sich auf dem Weg ins Tauchbad mit anschließender Endstation beim Motorenbauer. Dort dann schauen was mit der Lagergasse ist und Zylinder nachhonen, ggf. Bohren.

Während meiner Uni bedingten Abstinenz waren auch meine Eltern fleißig. Sie haben den Motorkabelbaum repariert, ein paar Kabel für die Zündung waren steinhart und brüchig, sowie der Kabelbaum für die Lima musste neu gebaut werden. Auch der Kabelbaum unter dem Armaturenbrett wurde gewartet, hier musste der Zündschlossstecker neu angebracht werden (den hatte der Vorbesitzer abgekniffen) und dei Relaisschaltung für das Licht eingezogen werden. Weiter haben sie das Lower Dash aufgearbeitet und den Grill zusammengebaut, samt neuer Beleuchtung. Das wird hoffentlich später den Einbau (in Baugruppen) erleichtern.

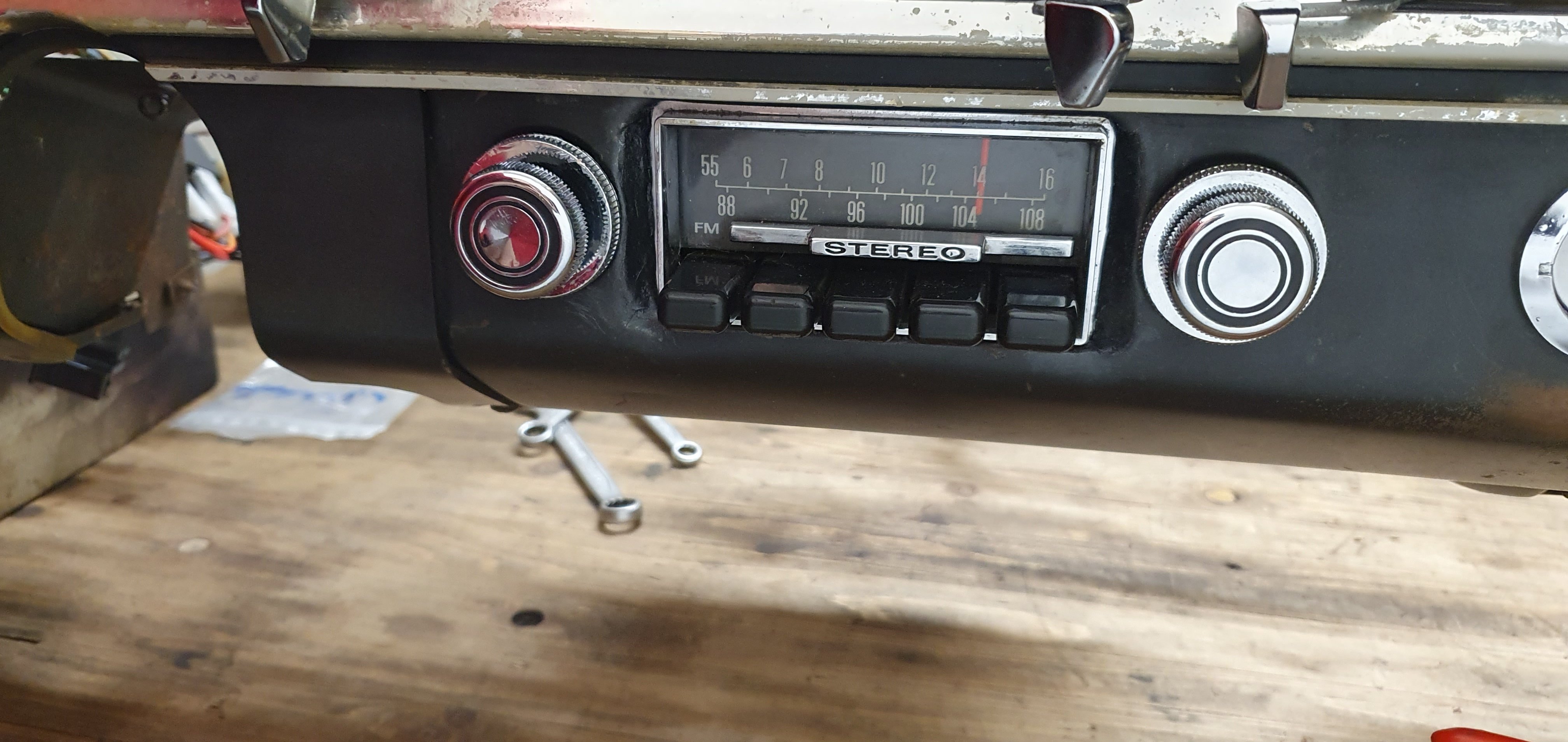

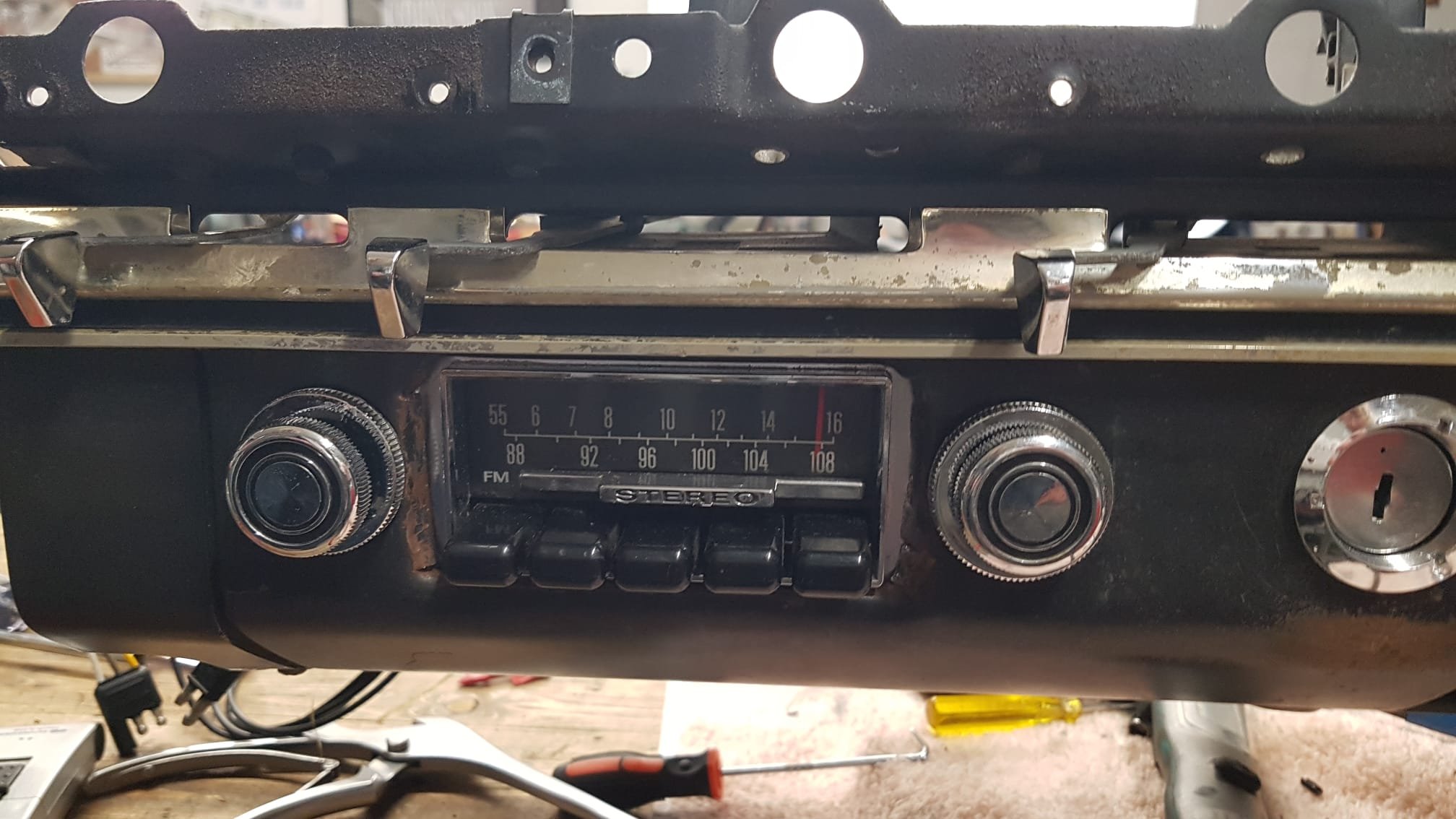

Eigentlich wollte ich den Radioschacht ausschneiden und einen neuen einsetzen, da ich aber so wenig wie möglich an dem Auto lackieren möchte, und der Ausschnitt nur nach hinten weggebogen war um vermutlich ein größeres Radio aufzunehmen, hab ich mich für eine andere Reperatur entschieden. Den Schacht soweit wieder hingebogen wie es sein soll und dann mit Kaltmetall die Risse zugemacht und geglättet. Anschließend etwas Schwarzmetallic Lack draufgepinselt. Ich bin echt zufrieden! Grundsätzlich hätte ich lieber den Schacht getauscht, aber dann hätte man gleich das Lower dash lackieren können. Und wenn das dann auch wieder top aussieht muss der Innenraum passen und so weiter... Da ich ihn ja eh als äußerlich so lassen möchte wie er ist passt es dass siech der Charme dann auch im Inneren fortsetzt.
Dateianhänge

landeigt
Beiträge: 172
Registriert: 26. Apr 2022, 00:09
Wohnort: Hemmingen
Fuhrpark: 1968 Ford Torino GT Formal Roof
1968 Ford Torino GT Sports Roof
Likes vergeben: 180 x
Likes erhalten: 222 x

Beitrag von landeigt » 15. Mär 2025, 09:32

Hier noch ein paar Bilder...

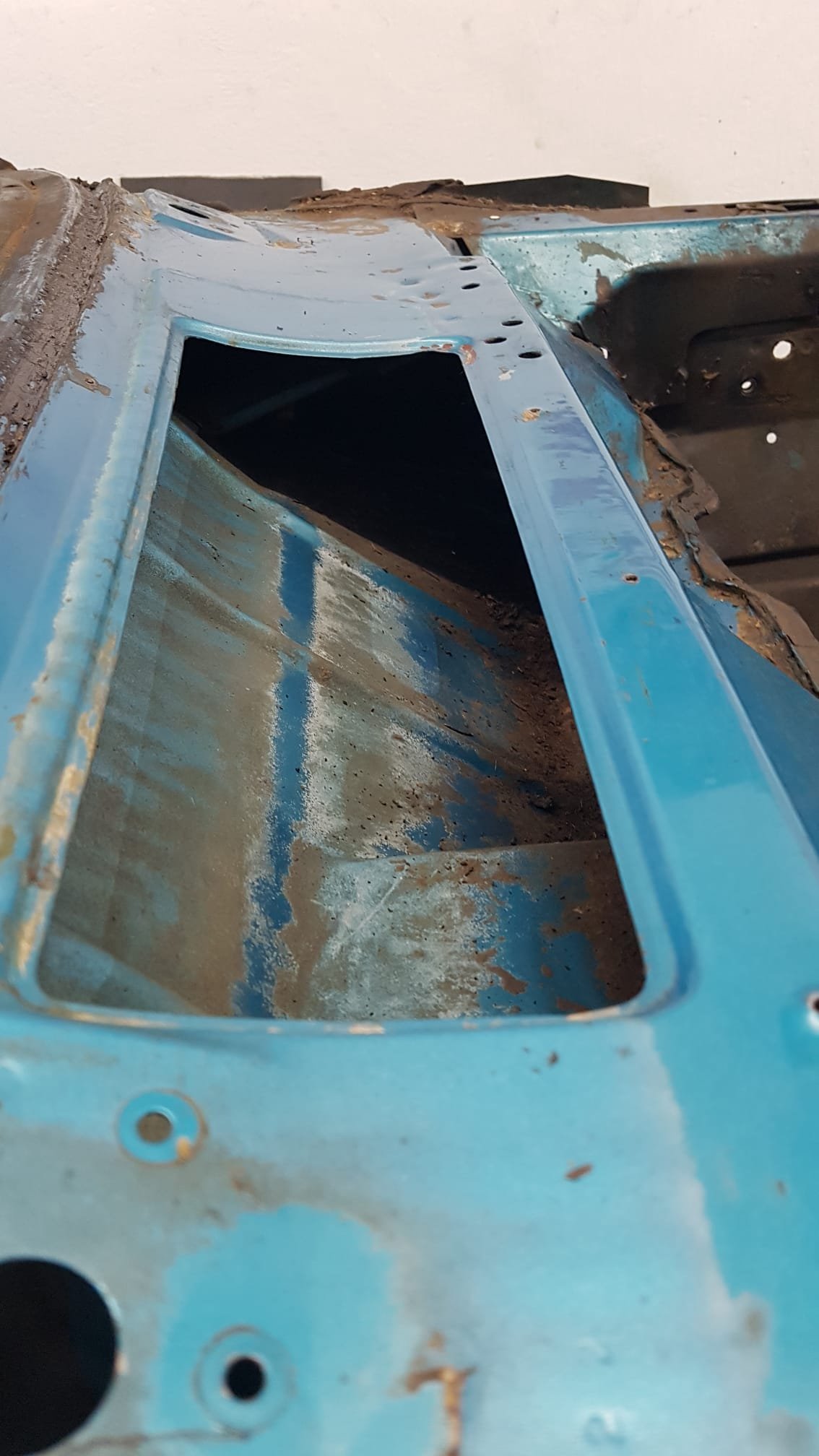

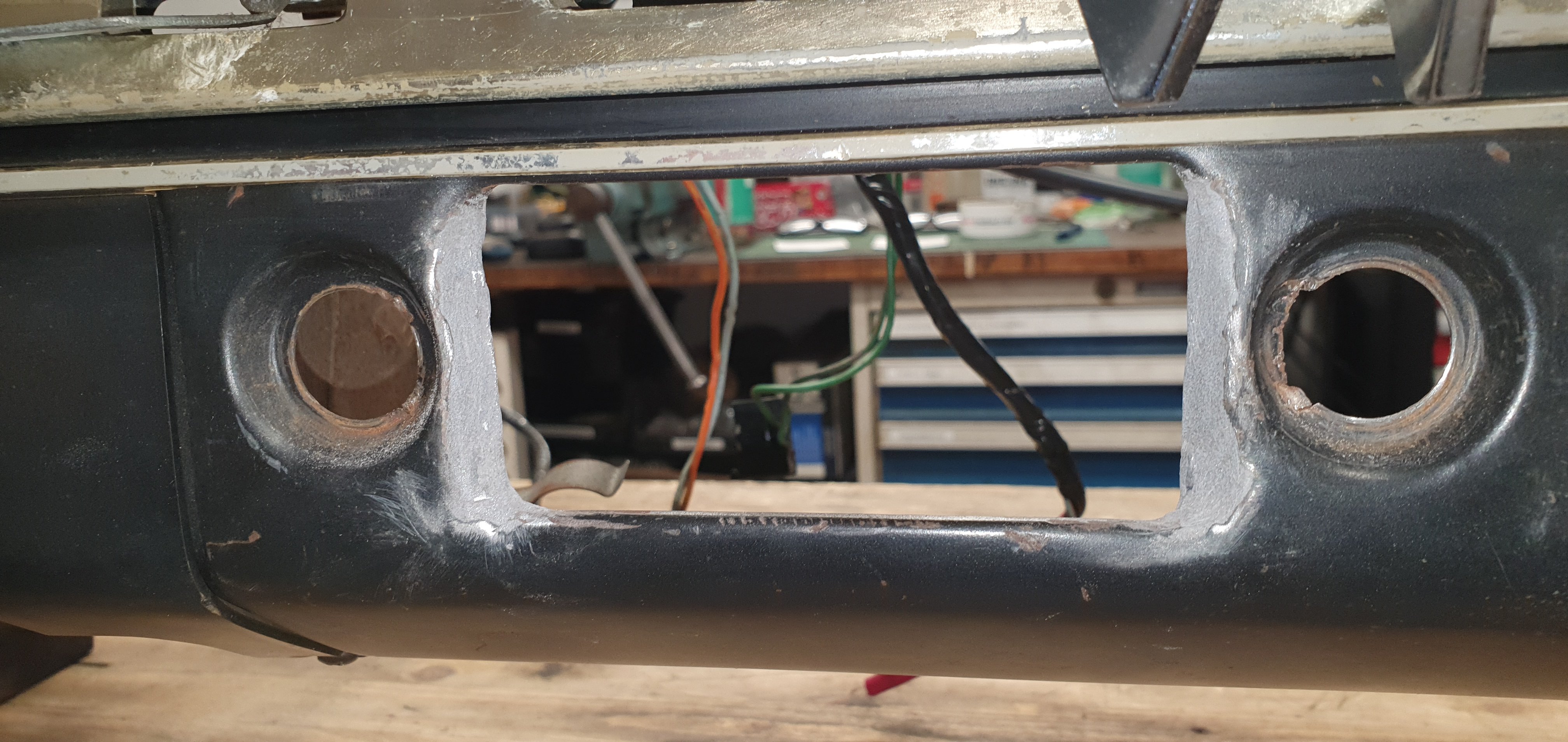

Das erste Bild vom Radioausschnitt zeigt wie es vorher aussah ;)
Dateianhänge
Zuletzt geändert von landeigt am 15. Mär 2025, 09:35, insgesamt 1-mal geändert.

landeigt
Beiträge: 172
Registriert: 26. Apr 2022, 00:09
Wohnort: Hemmingen
Fuhrpark: 1968 Ford Torino GT Formal Roof
1968 Ford Torino GT Sports Roof
Likes vergeben: 180 x
Likes erhalten: 222 x

Beitrag von landeigt » 15. Mär 2025, 09:34

Weitere Bilder...

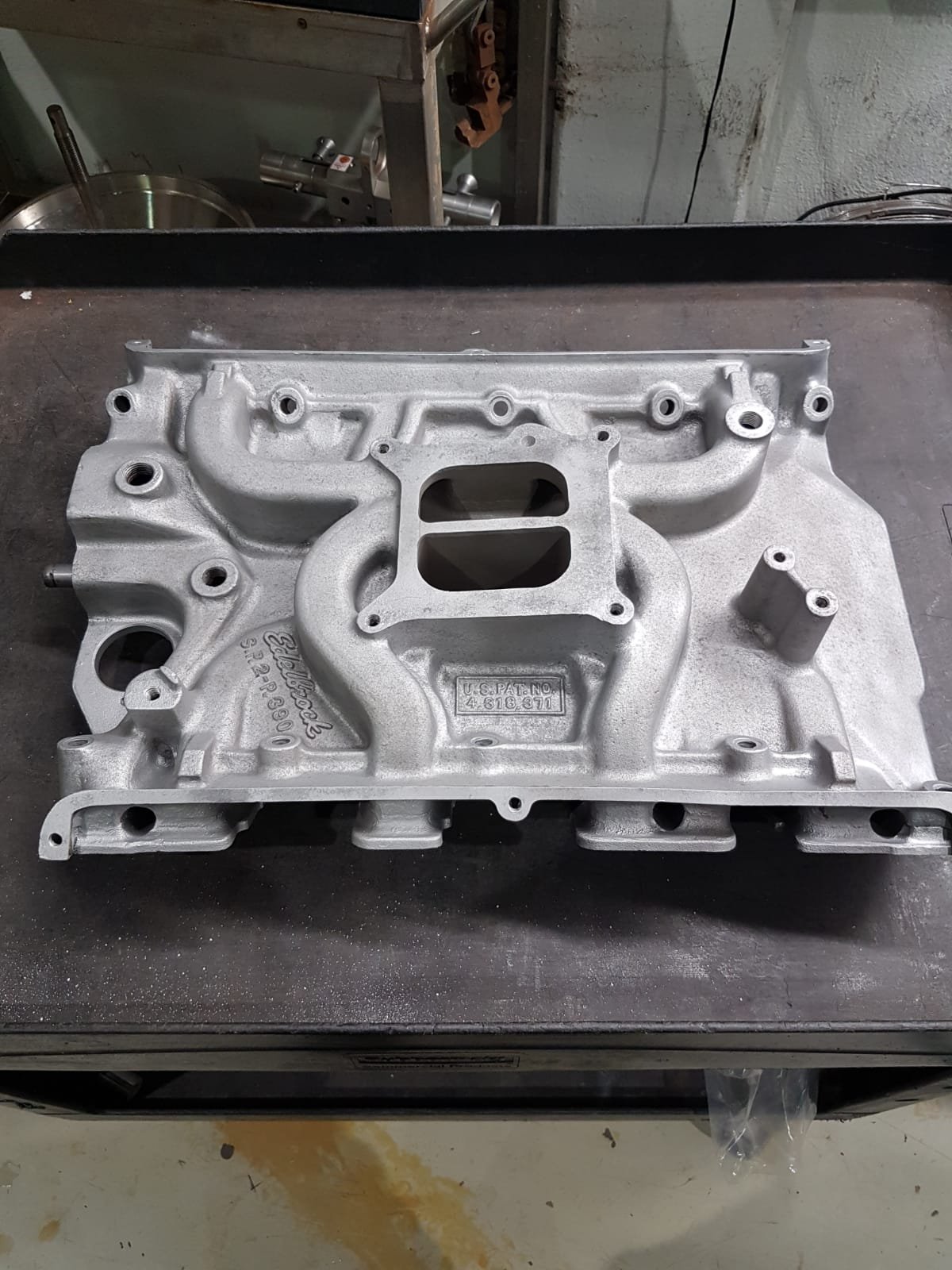

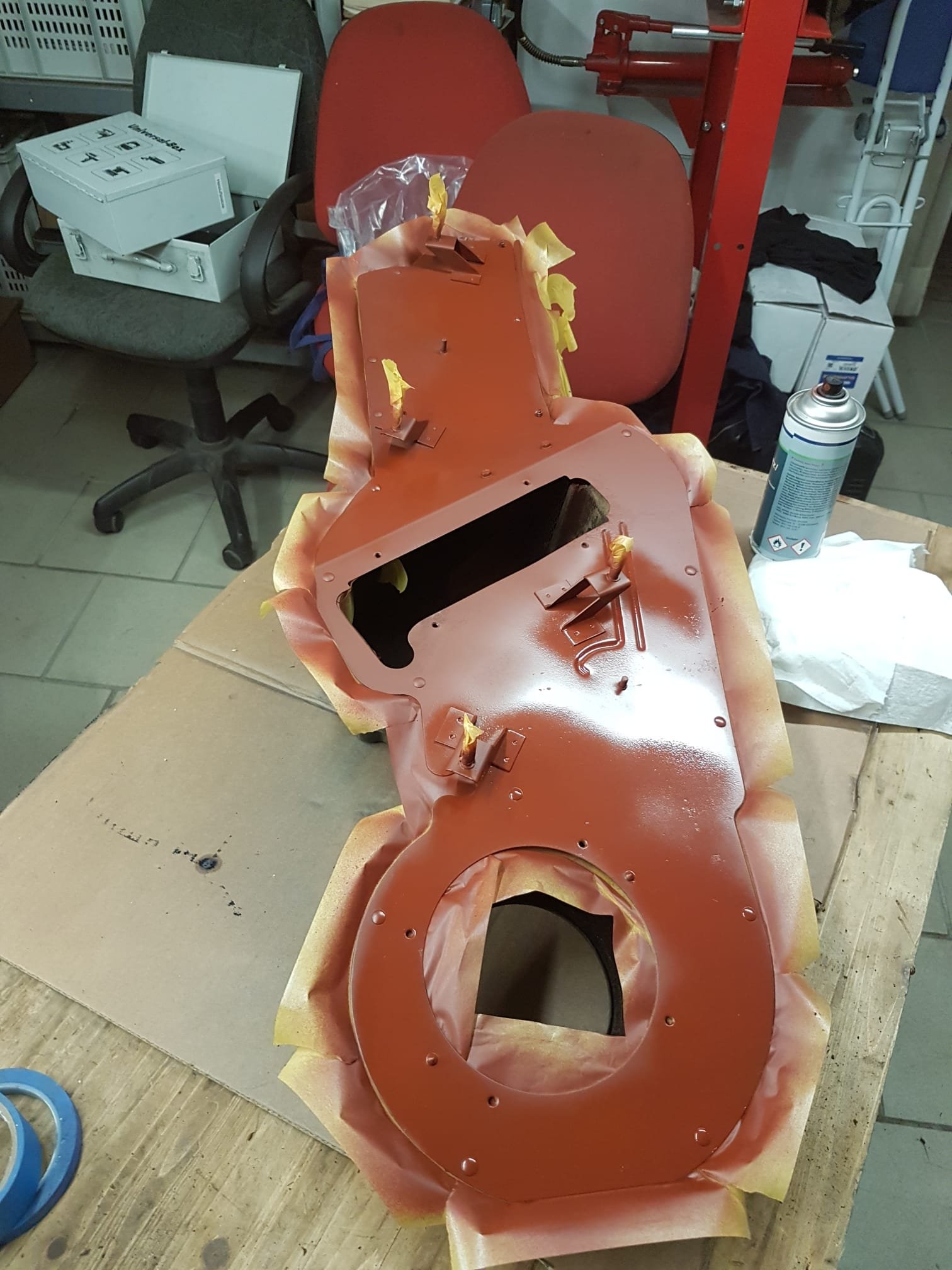

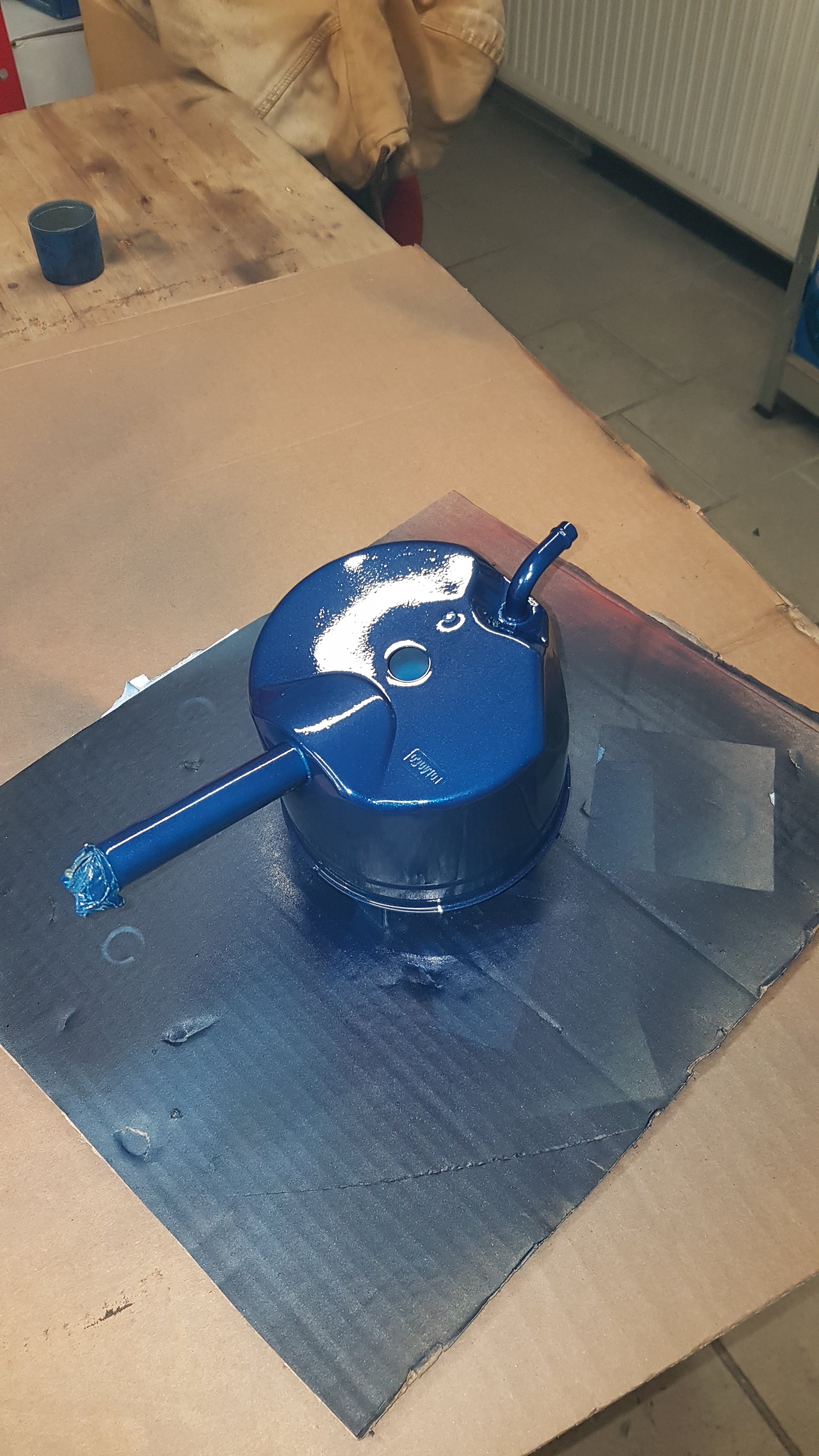

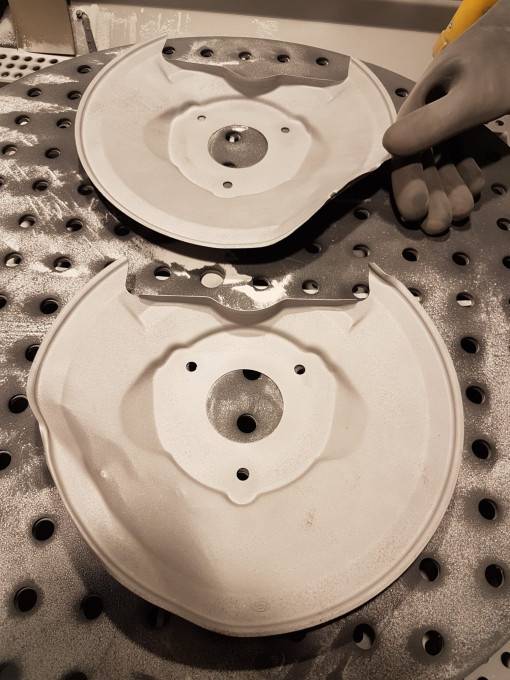

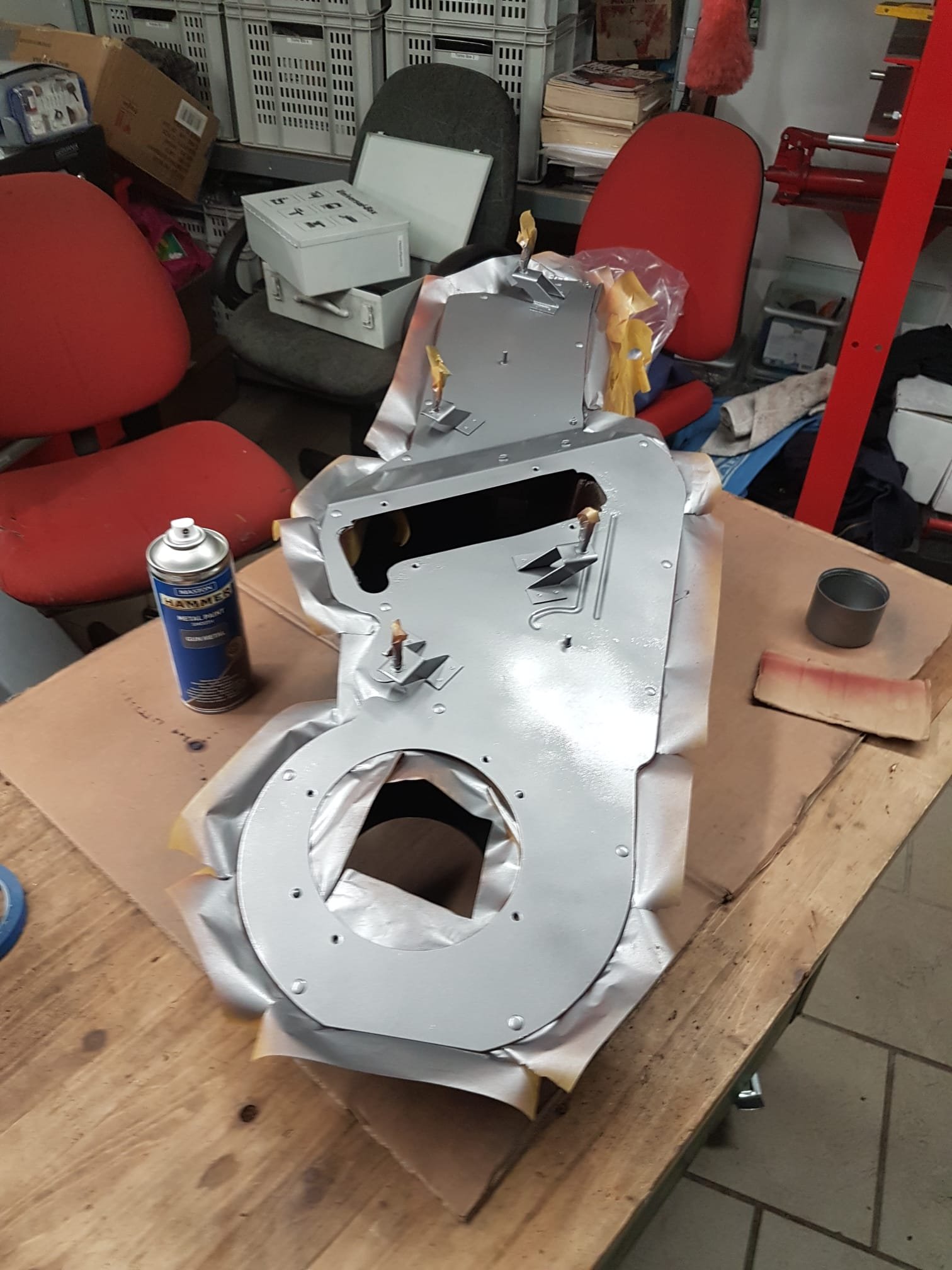

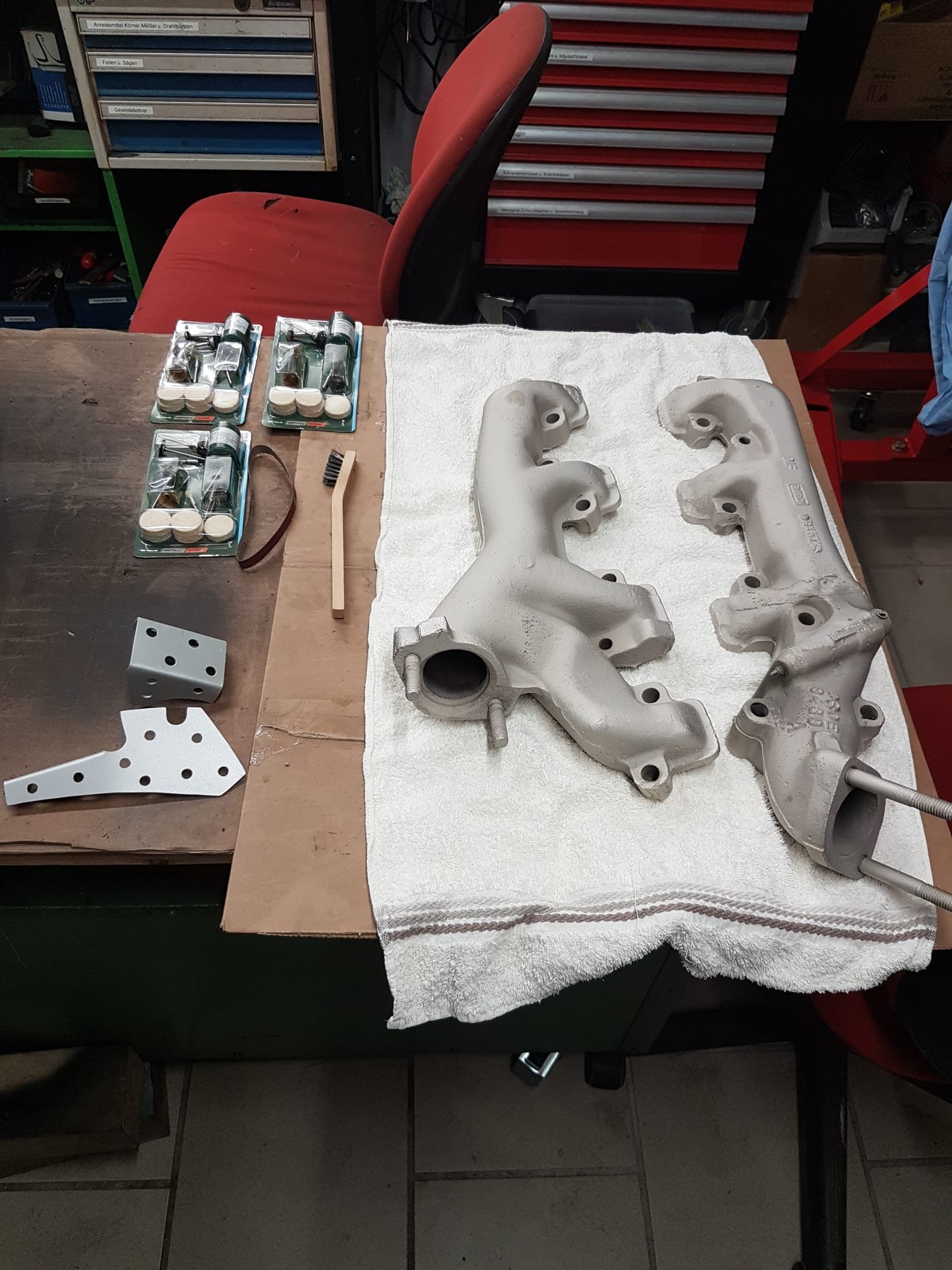

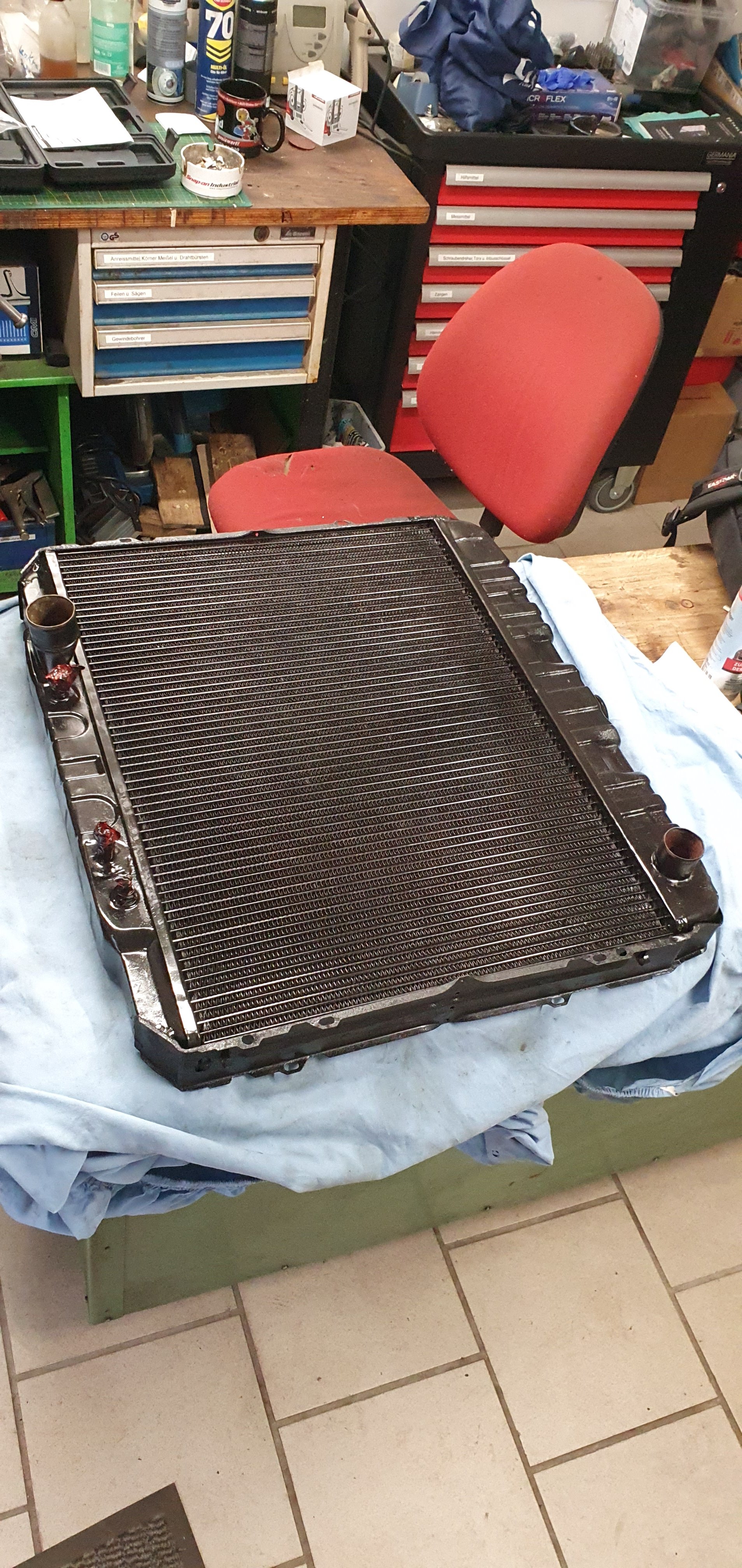

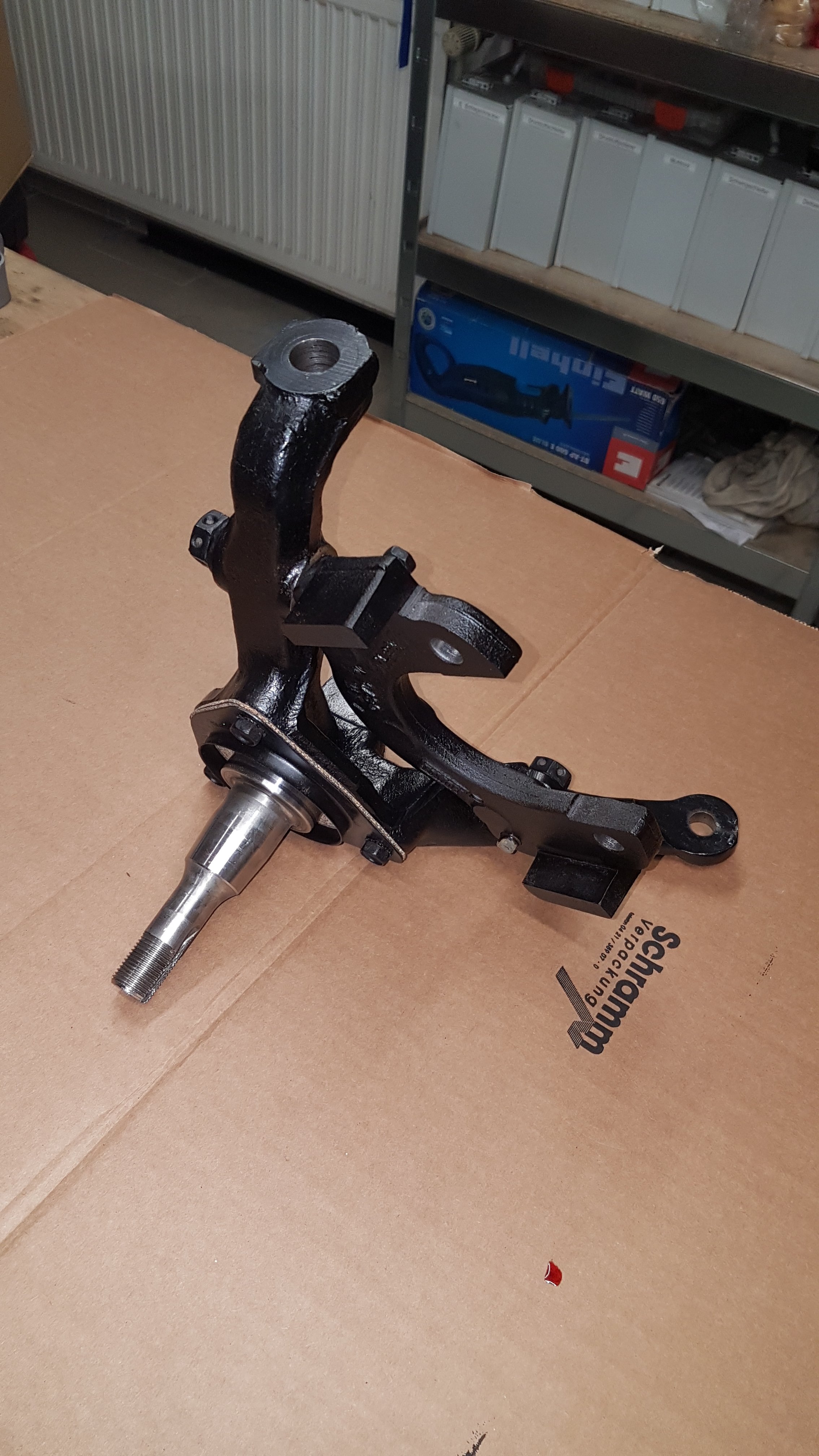

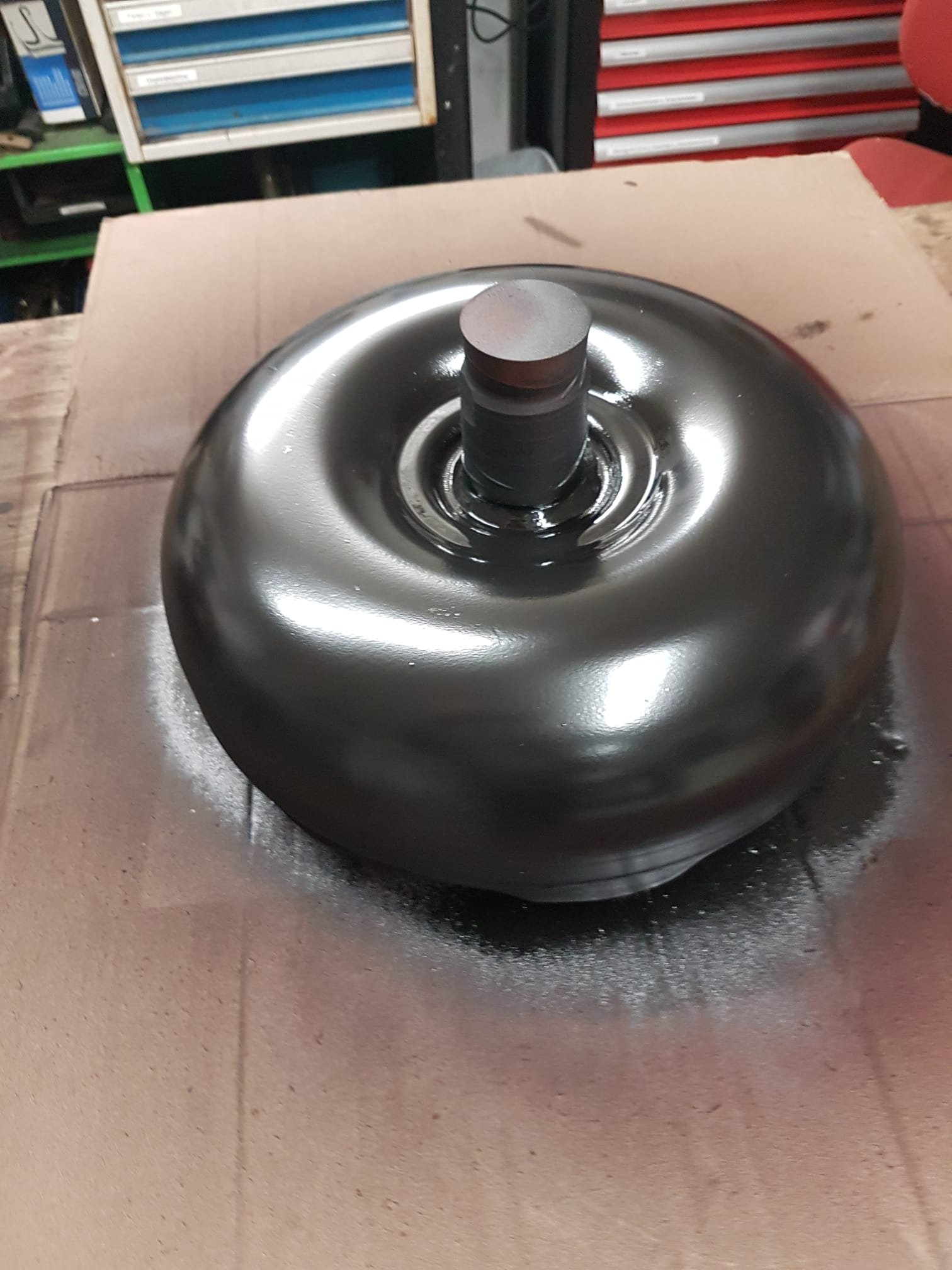

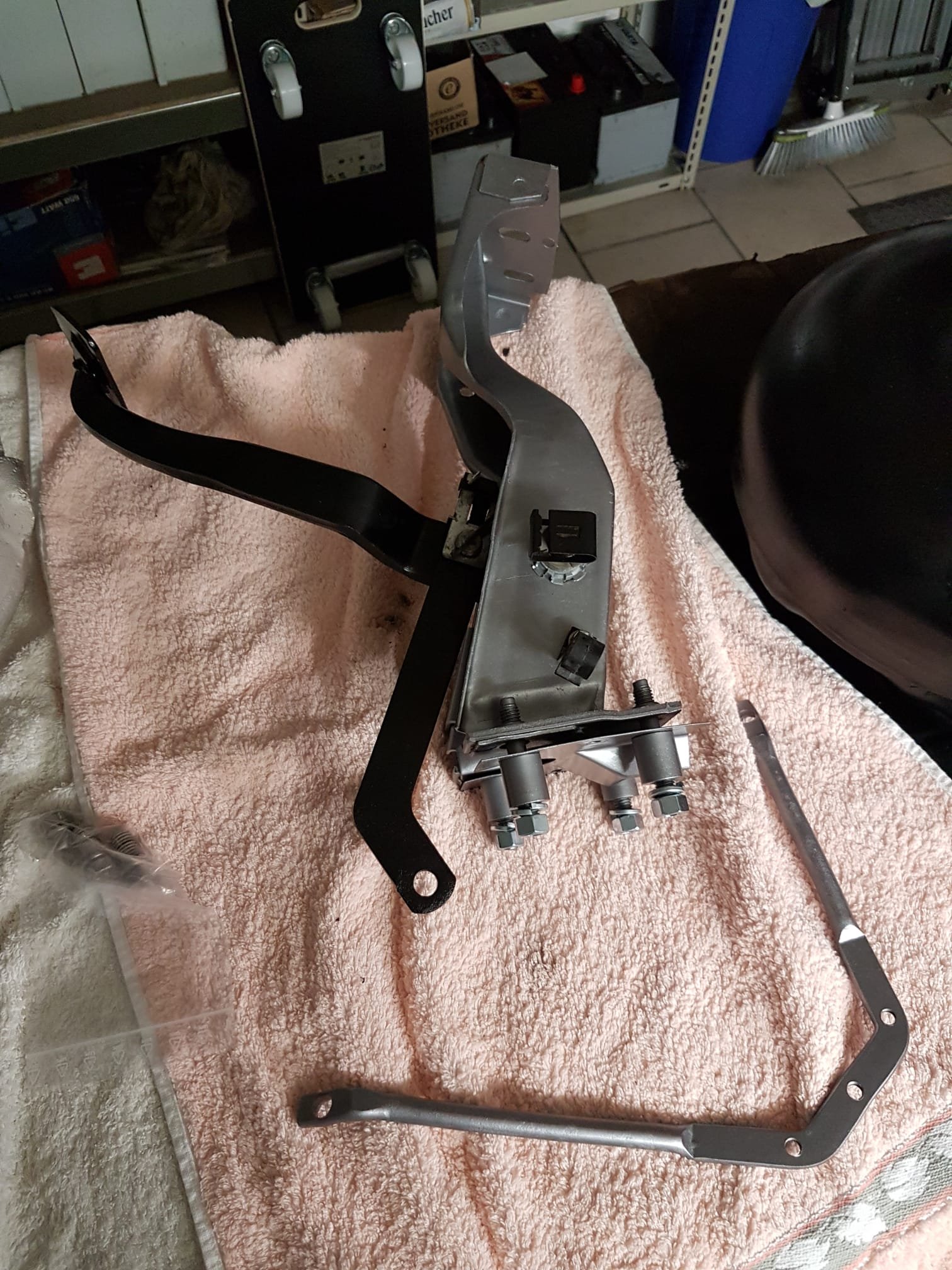

Der Kühler hat ein neues Netz bekommen und wurde komplett überholt (einige von den Kanälen waren leider schrott). Wir haben nebenbei immer mal ein paar Sachen entlackt und/oder gestrahlt, lackiert, aufgearbeitet und ggf. zusammengebaut. Darunter unter anderem die Krümmer, Servogehäuse und Pumpe, Achsschenkel, das Hitzeblech was an den Scheiben vorn an der Bremse sitzt, Handbremspedalerie, Heizungskasten und noch viele mehr. Auch die Frontscheibe haben wir rausbekommen :D
Dateianhänge
Zuletzt geändert von landeigt am 15. Mär 2025, 10:09, insgesamt 1-mal geändert.

landeigt
Beiträge: 172
Registriert: 26. Apr 2022, 00:09
Wohnort: Hemmingen
Fuhrpark: 1968 Ford Torino GT Formal Roof
1968 Ford Torino GT Sports Roof
Likes vergeben: 180 x
Likes erhalten: 222 x

Beitrag von landeigt » 15. Mär 2025, 09:42

Bilder...

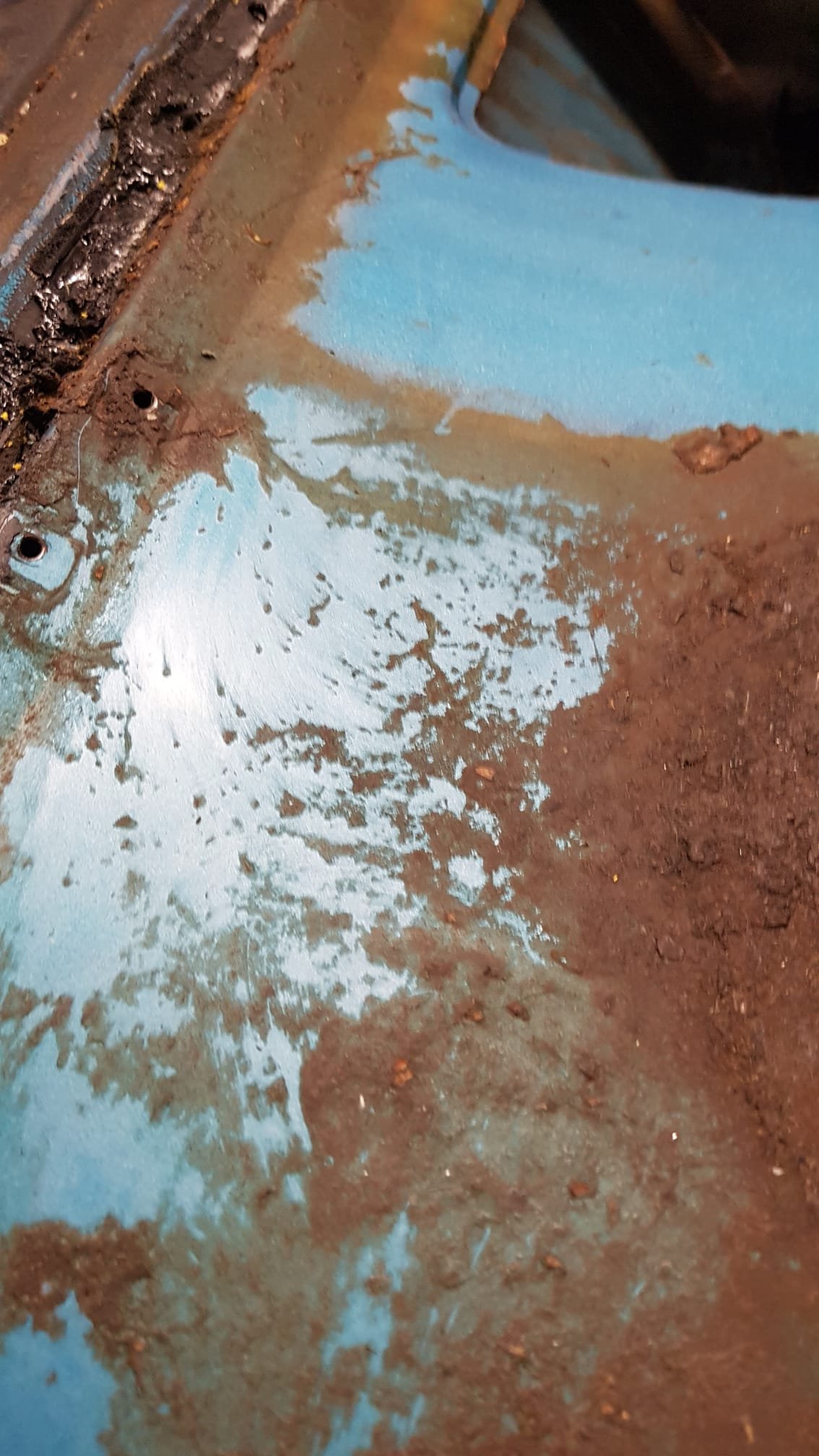

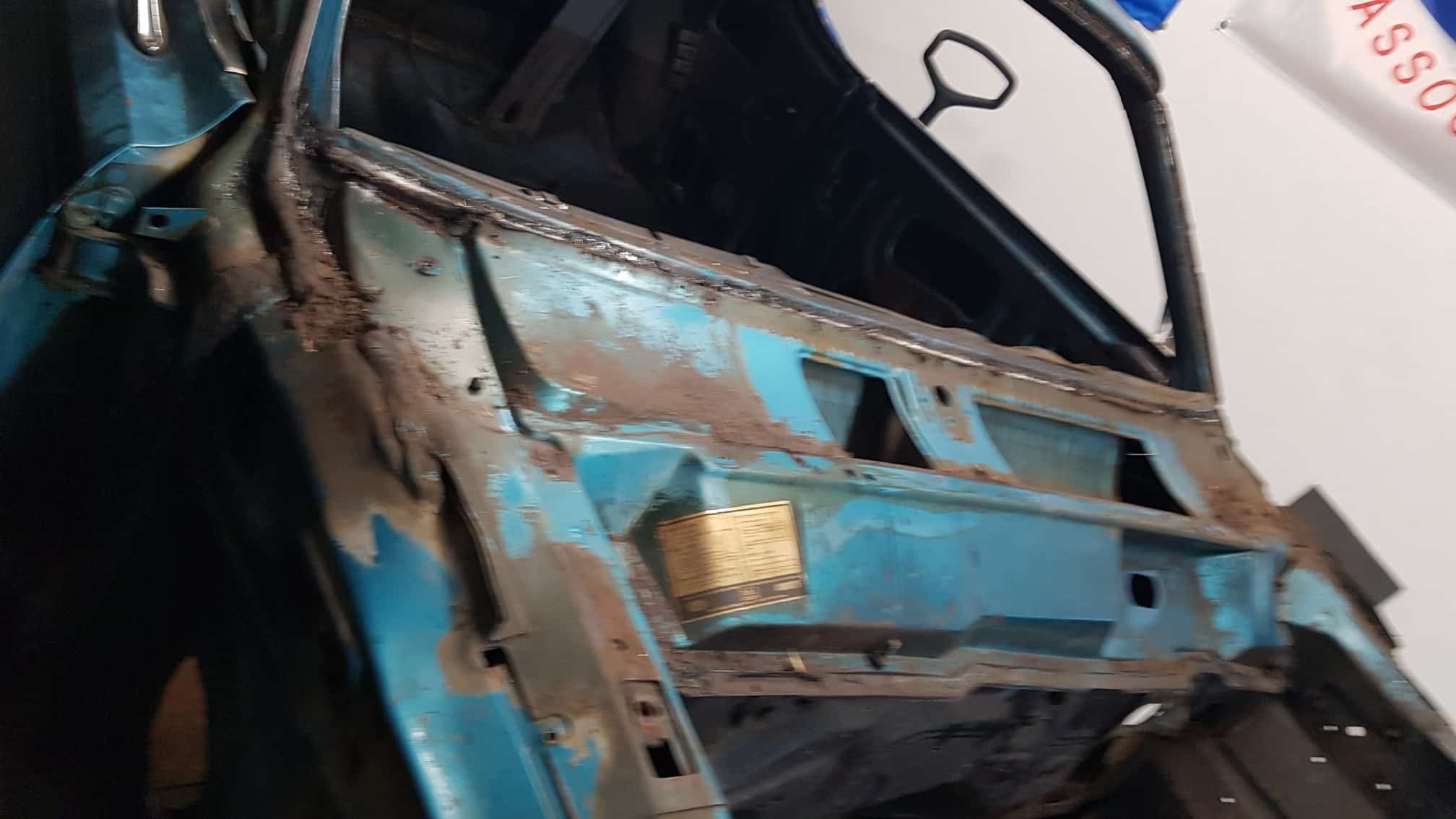

Meine Mutter hat sich netterweise dazu bereit erklärt das grüne Zeuchs vom Auto zu bekommen. Mit dem Löser von Nigrin gings wohl echt ganz gut. Der original Lack darunter glänzt noch wie am ersten Tag! Auch den Wasserksten hat sie angefangen sauber zu machen, da kam ordentlich was raus. Zum Glück ist blechtechnisch in dem Bereich alles sehr sehr solide :D
Versuche in den nächsten Tagen nochmal was zu den Karosseriearbeiten zu verfassen, wahrscheinlich wird das aber erst was wenn ich aus der Schweiz wieder da bin.
Bis dahin viel Spaß mit den Bildern und beim Lesen :)
LG Hendrik
Dateianhänge

Benutzeravatar
Sally71
Beiträge: 699
Registriert: 13. Apr 2020, 18:40
Wohnort: Neubrandenburg
Fuhrpark: 71er Mustang Sportsroof [F-code]; 67er Ranchero [X-code], 69er Torino Talladega [Q-code], 69er Mercury Cyclone CJ [R-code]
Likes vergeben: 795 x
Likes erhalten: 482 x

Beitrag von Sally71 » 15. Mär 2025, 13:47

Weiter so Hendrik. Und ja, eine Bahnfahrt die ist lustig oder man kan auch was schaffen ;)
Danke nochmals für den Lenkerhinweis!

landeigt
Beiträge: 172
Registriert: 26. Apr 2022, 00:09
Wohnort: Hemmingen
Fuhrpark: 1968 Ford Torino GT Formal Roof
1968 Ford Torino GT Sports Roof
Likes vergeben: 180 x
Likes erhalten: 222 x

Beitrag von landeigt » 15. Mär 2025, 21:39

So ist es :D Hat sogar erstaunlicherweise alles gut geklappt auf der Fahrt. Nir leider hats bicht mehr für den Karosserie Bericht gereicht ;)
Und gern geschehen! :)

Steff
Beiträge: 18
Registriert: 12. Apr 2021, 15:08
Wohnort: Austria
Fuhrpark: 1972 Ford Granada Coupe
Likes vergeben: 8 x
Likes erhalten: 3 x

Beitrag von Steff » 19. Mär 2025, 15:04

Schöner Wagen bzw. cooles Projekt! Ein 68er Torino steht auch ganz oben auf meiner Wunschliste!

Weiter so! und falls du ihn mal verkaufst melde dich :D

landeigt
Beiträge: 172
Registriert: 26. Apr 2022, 00:09
Wohnort: Hemmingen
Fuhrpark: 1968 Ford Torino GT Formal Roof
1968 Ford Torino GT Sports Roof
Likes vergeben: 180 x
Likes erhalten: 222 x

Beitrag von landeigt » 25. Sep 2025, 00:29

Sooo nach weiterer Stille von meiner Seite habe ich nun endlich Zeit gefunden mal ein Update zu geben :) Ich war in den letzten Wochen und Monaten natürlich nicht untätig, auch wenn ich viel mit der Uni zu tun hatte und nebenbei noch gearbeitet hab. Manchmal ging es dann leider nur etwas schleppend voran, aber immerhin war ich jede Woche wieder ein wenig weiter und habe etwas geschafft :D

Da der Motor noch beim Motorenbauer ist, hab ich mich hauptsächlich um die Karosserie gekümmert. Die benötigte dann (wie befürchtet) überraschenderweise mehr Arbeit als anfänglich gedacht. Angefangen hab ich mit dem Vorderwagen: Erstmal alles raus und auf Böcke gestellt, damit das Eisenschwein bloß nicht mehr manövrierfähig ist :D Geplant war es eigentlich nur fix die Löcher in den Federdomen zu zuschweißen, und sich dann dem Innenraum zu widmen. Für diejenigen die das Glück haben ein Auto mit Rahmenbauweise zu fahren und sich nicht mit dämlichen Shock Towern rumzuschlagen brauchen: Bei dem Torino sind die oberen Querlenker so konstruiert, dass man diese mit den Factory Schmiernippeln nur abfetten kann, wenn man sie ausbaut (sehr sinnvoll...). Daher ist es üblich, entweder abgewinkelte Schmiernippel zu verwenden, oder aber (wie auch in meinem Fall) den nächstbesten stumpfen Gegenstand zu ergreifen und anschließend solange auf den Federdom einzuhacken bis das 2mm starke Bleche eine Öffnung ausgebildet hat, die Schmierung im eingebauten Zustand ermöglicht.

Dieses Projekt ging recht gut von der Hand. Am Anfang hab ich den Fehler gemacht, Vierecke auszuschneiden. Nach einem Tipp von meinem Kumpel habe ich dann allerdings die Ecken abgerundet um späterer Rissbildung vorzubeugen.

Leider ist bei genauerer Betrachtung des Motorraums aufgefallen, dass die linke Seite des Frontclips einen argen Bogen macht. Zusätzlich sah der innere Kotflügel auf der Seite merkwürdig aus, so als wären dort mal Stücke abgeschnitten und teilweise zugespachtelt worden. Bei genauerem Hinsehen und freilegen des Metalls wurde das Ausmaß der hier vorgenommenen Reparatur sichtbar: Die Linke Seite des Vorderwagens nach dem Dom wurde (inklusive Kühlerträger) wohl aufgrund eines Unfalls getauscht. Es stellte sich heraus, dass dies nicht ganz so fachmännisch geschah und beispielsweise der neue Kühlerträger einfach stumpf über die Reste des alten gebraten wurde. Also zunächst den Kühlerträger ausbohren, anschließend die linke Seite des Frontclips richten und danach wieder alles hübsch und auf die korrekten Maße (abgenommen bei meinem anderen Torino) zusammengeschweißt. Anschließend noch den inneren Kotflügel mit einigen Blechpatches und etwas Kaltmetal und Spachtel repariert und fertig war die Laube. Da nun so viel am Vorderwagen rumgedoktort wurde, entschloss ich mich dazu ihn einmal neu schwarz zu lacken, obwohl ich eigentlich gern den Motorraum so original wie möglich gelassen hätte. Naja. Gesagt getan, und nach "kurzem" entrosten und entlacken des Motorraums mit den CSD Reinigungsscheiben kam zunächst Rostschutz und danach schwarzer Motorraumlack drauf wie er korrekt ist für Fords aus der Zeit (beim Schreiben kommt es einem immer so vor als hätte alles kaum Zeit gekostet, aber so war es natürlich nicht :D ).

Nachdem noch einige Ermüdungsrisse am Vorderwagen repariert wurden (durch aufsetzen einer Verstärkung die im Lochpunktverfahren angeschweißt wurden), habe ich an einmal komplett die Nahtabdichtung erneurt und anschließend die komplette Vorderachse mit Brantho Korrux behandelt. Danach konnten dann die Achsschenkel wieder eingesetzt werden und der Wagen von seinem starren dasein befreit werden. Jetzt steht er wieder schön mobil auf seinen Rollbrettern und lässt mühelos sich zu Spazierfahrten von einer Garagenhälfte in die nächste bewegen.

Als nächstes stand dann der Innenraum an: Zunächst habe ich das Ausmaß des Rostfraß freigelegt und mit meinem TÜV-Menschen (der auch die H-Abnahme machen wird) abgeklärt wie ich das schweißen kann. Auf Stoß ist OK, also alles vorbereitet dafür. Die Bodenbleche (4 Stück) hatte ich mir schon in den USA besorgt gehabt. Angefangen hab ich mit dem Toeboard (Teil der Firewall) auf der Beifahrerseite. Rost rausgetrennt bis nur noch gesundes Blech zurückblieb, dann auf dem neuen Blech angezeichnet wie viel ich davon abtrennen muss, anschließend mit Magneten fixiert und dann eingeschweißt. Fazit: Hat besch***en funktioniert. Reinbraten wäre hier der bessere Begriff :D Das nächste Bodenblech habe ich mir dann von meinem Kumpel Voislav zeigen lassen und dann auch erkannt wo mein Fehler lag. Erst den Patch anfertigen, dann damit auf dem Boden anreissen und ausschneiden, dann passt der Flicken super und man kann ihn richtig geil einschweissen. Zusammen haben wir dann noch das hintere Blech auf der Beifahrerseite gemacht. Tags darauf hab ich mich mit meinem neu gewonnenen Wissen an die Fahrerseite gemacht, das ging auch super bis ich gemerkt hab dass das Toeboard an der Fahrerseite doch nicht so dolle war wie ich annahm (dementsprechend hatte ich kein Ersatzblech dafür bestellt). Also habe ich mir aus dem restlichen Bodenblechverschnitt 4 Flicken gedängelt, was echt gut geklappt und viel Spaß gemacht hat. Anschließend eingeschweißt und alles von oben bis auf 1-2mm abgeschliffen und von unten glatt gemacht. Dann grundiert um es die neuen Bleche vor erneutem Rostbefall zu schützen. Meine Mutter hatte dann schon angefangen die Spritzwand zu entrosten, wobei noch eine Durchrostung am Heizungskasten auf der Beifahrerseite zu Tage getreten war. Diese wurde dann auch fix mit einem Rest der Bodenbleche repariert. Nachdem meine Mutter und ich den Innenraum dann komplett entrostet hatten, kam erst Rostschutzgrundierung über das blanke Metall sowie dort wo kein hinkommen war Rostumwandler, und danach noch Nahtabdichtung auf die Schweißnähte sowie alle überlappenden Bleche an sich.

Bis eben war ich nun noch in der Garage und habe alles mit grauer Grundierung gespritzt, damit morgen dann der Decklack draufkann. Es soll ja auch unter dem Teppich aussehen wie damals vom Werk, nur jetzt eben wieder gut vor erneuetem Rostbefall geschützt (hoffe ich mal). Die Lackierung der Grundierung ist kein Meisterstück, aber ich habs selbst gemacht und bin zufrieden damit :)

Mal sehen wie es morgen mit dem blau klappt und ob ich anschließend noch genug für die Haube habe ;)

BIs dahin noch einen schönen Abend und eine gute Nacht, morgen um 7 gehts wieder raus zur Arbeit.

LG Hendrik
