Hallo zusammen,
bin gerade mit dem Kabelbaum am installieren, wer kann mir mit einem Schaltplan weiterhelfen, wo
die Blinker/Warnblinker/Bremslichter drauf sind.
Danke schon mal
Gruß Hubert
-
- Letzte Forenbeiträge
-
- Gehe zum letzten Beitrag 1965 Ford Galaxie 500 Fastback
- Gehe zum letzten Beitrag Rotes US Car für Fotoshooting am Samstag den 3 Mai g...
- Gehe zum letzten Beitrag Mercury M47 zum 60'th
- Gehe zum letzten Beitrag Teile 1967 Galaxie Fastback
- Gehe zum letzten Beitrag Noch ein paar Bücher aus meiner Sammlung
- Gehe zum letzten Beitrag Projekt Fairlane '58
Schaltplan F 100 BJ 1956
-
Fliegerhubi
- Beiträge: 19
- Registriert: 10. Jun 2021, 23:00
- Wohnort: Südlohn
- Fuhrpark: Mini BJ 89, Morgan 4/4 BJ 79, Ford F100 BJ 55
- Likes erhalten: 1 x
-
burnout
- Administrator
- Beiträge: 2820
- Registriert: 22. Mär 2017, 11:55
- Wohnort: Bramsche
- Website: http://www.my-mach1.com
- Fuhrpark: '67 Mustang | '67 Fairlane 500 Ranchwagon | '69 Mustang Mach 1 | '69 Torino GT
- Likes vergeben: 116 x
- Likes erhalten: 465 x

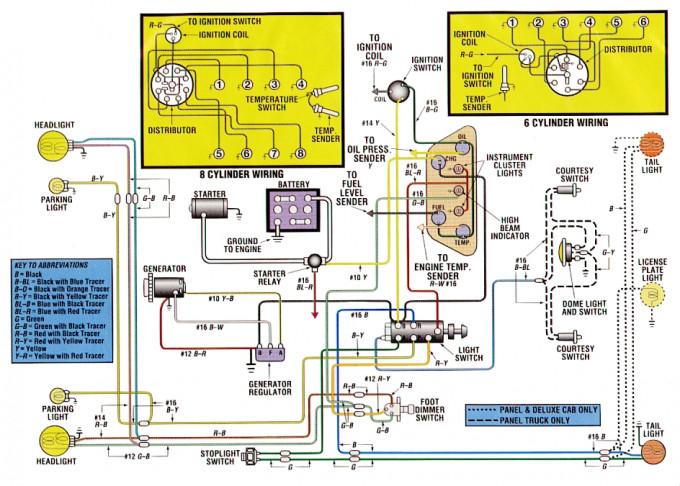

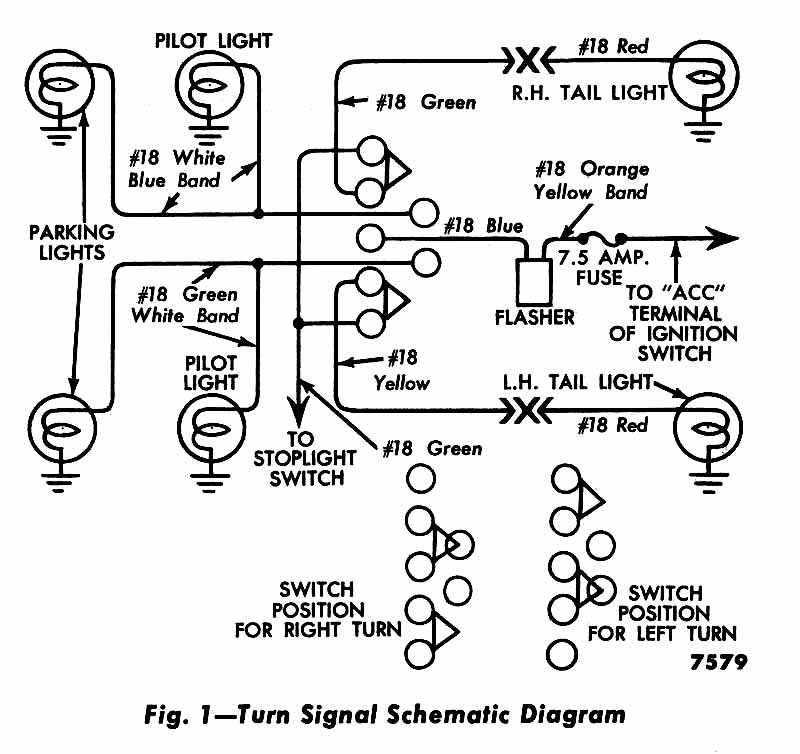

Hier einmal das Wiring Diagram für einen Ford F100 - wahrscheinlich für 1953 bis 1956 gültig und einmal der Schaltplan für die Blinker / Turn Signals.
Ich hoffe das hilft? Eine Warnblinkanlage wirst Du nachrüsten müssen, die gab es erst deutlich später (im Mustang beispielsweise erst ab 1967).
Ich hoffe das hilft? Eine Warnblinkanlage wirst Du nachrüsten müssen, die gab es erst deutlich später (im Mustang beispielsweise erst ab 1967).
- Dateianhänge
-
-
Gruß
Christian
--
Christian
--
-
