Guten Morgen
Da wir im Moment dabei sind meinen galaxie zu verkabeln,stehen wir bei einer sache gerade an,und zwar hab ich eine 1 Kabel lichtmaschine die ja direkt an dem solenoid angeschraubt wird,der kabelbaum ist kein originaler sondern ein universal 20 Kreis kabelbaum,jetzt dir frage wo wir anstehen,brauch ich eigentlich noch dieses grossen bei mir is er blau regulator,wir wüssten nämlich nicht was wir da anschließen sollten,...weiss hier sicher jemand
Danke
-
- Letzte Forenbeiträge
-
- Gehe zum letzten Beitrag Ford Thomson Steering Pump
- Gehe zum letzten Beitrag 78er F150 4x4 400cui
- Gehe zum letzten Beitrag Welche Holz ist Richtig?
- Gehe zum letzten Beitrag PROJEKT MILES
- Gehe zum letzten Beitrag Kickdown Stange für Cougar 1969 mit 351W und FMX
- Gehe zum letzten Beitrag Bestellung Kalender 2026 - Auf geht's!
1964 galaxie Verkabelung
-
Tim_58
- Beiträge: 123
- Registriert: 9. Aug 2021, 11:03
- Wohnort: Schwalmtal
- Fuhrpark: 67 Mustang Fastback S-Code
- Likes vergeben: 134 x
- Likes erhalten: 67 x
Moin,
ich bin auch kurz davor einen one-wire alternator zu verbauen und hab mich vorab informiert.
Es gibt dazu einige Youtube Videos.
Der one-wire alternator wird intern geregelt und benötigt daher keinen externen Regulator,
deswegen nur ein Kabel zum Batterieanschluss.
Gruß Tim
ich bin auch kurz davor einen one-wire alternator zu verbauen und hab mich vorab informiert.
Es gibt dazu einige Youtube Videos.
Der one-wire alternator wird intern geregelt und benötigt daher keinen externen Regulator,
deswegen nur ein Kabel zum Batterieanschluss.
Gruß Tim
-
Schraubaer
- Beiträge: 7001
- Registriert: 2. Jan 2020, 22:05
- Wohnort: Winsen
- Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
- Likes vergeben: 29 x
- Likes erhalten: 1174 x
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
-
FEtischist
- Beiträge: 1072
- Registriert: 25. Jun 2023, 14:15
- Likes vergeben: 546 x
- Likes erhalten: 649 x

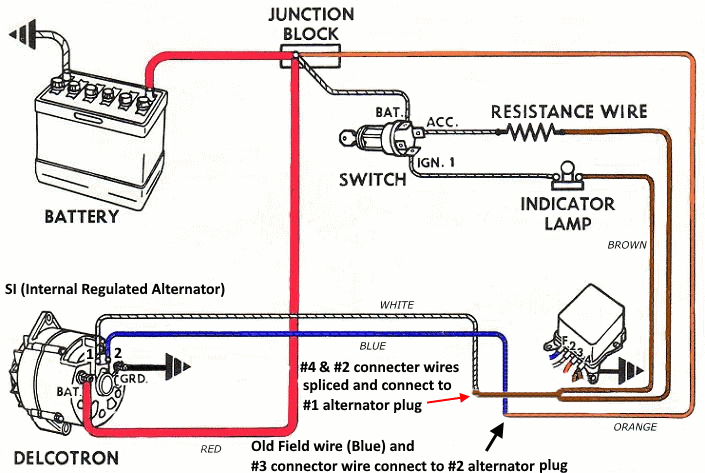

Beim Starliner habe ich den Regler der Optik wegen ausgeräumt aber drin gelassen und als Klemme genommen um die Ladekontrolle anzuschließen. Man kann dazu prima die alten, jetzt übrigen Kabel zur Lima verwenden. Den Stecker für die Ladekontrolle an der Lima gibt’s im GM Zubehör.Schraubaer hat geschrieben: ↑10. Feb 2024, 09:29int-reg-alternator.gif
Vielleicht andere Kabelfarben, aber funzt.
LG
Jörg
FEtishist
noun
1) /'fetifist/ */ usually appreciative/
a person who spends too much time doing or thinking about FORD V8 engines or thinks that it is much more important than it really is
noun
1) /'fetifist/ */ usually appreciative/
a person who spends too much time doing or thinking about FORD V8 engines or thinks that it is much more important than it really is
-
Markus74
Wie gesagt ist es eine 1 Kabel lichtmaschine,....also brauch ich das kastl ned,...
-
Schraubaer
- Beiträge: 7001
- Registriert: 2. Jan 2020, 22:05
- Wohnort: Winsen
- Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
- Likes vergeben: 29 x
- Likes erhalten: 1174 x
Geht ja nur darum, die Originalverkabelung zu faken.
Aber, eine Ladekontrollleuchte hast Du schon?
Aber, eine Ladekontrollleuchte hast Du schon?
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
-
Markus74
Nein ich hab keine ladekontrollleuchte,und mag auch ned die alte Verkabelung Faken,...
-
FEtischist
- Beiträge: 1072
- Registriert: 25. Jun 2023, 14:15
- Likes vergeben: 546 x
- Likes erhalten: 649 x
na dann mach mal
FEtishist
noun
1) /'fetifist/ */ usually appreciative/
a person who spends too much time doing or thinking about FORD V8 engines or thinks that it is much more important than it really is
noun
1) /'fetifist/ */ usually appreciative/
a person who spends too much time doing or thinking about FORD V8 engines or thinks that it is much more important than it really is
-
grautier
- Beiträge: 359
- Registriert: 25. Okt 2023, 21:33
- Wohnort: Leipzig
- Fuhrpark: 1938 Plymouth Business Coupe mit V8
- Likes vergeben: 23 x
- Likes erhalten: 214 x
Hi Markus,
1 wire - heisst somit INTERN geregelt, es gehen nicht mehr die Strippen ab, die vorher zum Regler gingen. Einen externen Regler benötigst Du also nicht mehr.
Die Ladekontrolle würde ich jedoch einbauen - ist ja für Dich später die einfachste Methode zu sehen, ob die Batterie geladen wird, oder ob Du auf Batterie fährst.... und irgendwann dann mal stehen bleibst
-> das Problem dabei ist : Dieses Kabel ist in dem Universalkabelbaum nicht vorgesehen -> musst Du also zusätzlich vom Regler bis zur Leuchte im "Armaturenbrett" ziehen ! Die Leuchte wird über +12V bei "Zündung an" ( IGN on ) angeschlossen. Der andere Pol der Leuchte ist dann das Kabel zur LIMA.
Die bringt bei Zündung an " - " -> die Lampe leuchtet. Startet man den Motor + die Lima bringt
Spannung, liegt an dem Ausgang ( also am Kabel zur Leuchte ) + 12...14 V .
Die Lampe geht dabei aus, weil die Masse ( also "-") fehlt und ja nun auf beiden Polen der Leuchte "PLUS" anliegt.... Produziert die Lima keinen Strom, geht die Lampe wieder an, weil dann von dort wieder "-" anliegt.
Der Anschluß ist ganz einfach :
1 wire - heisst somit INTERN geregelt, es gehen nicht mehr die Strippen ab, die vorher zum Regler gingen. Einen externen Regler benötigst Du also nicht mehr.
Die Ladekontrolle würde ich jedoch einbauen - ist ja für Dich später die einfachste Methode zu sehen, ob die Batterie geladen wird, oder ob Du auf Batterie fährst.... und irgendwann dann mal stehen bleibst
-> das Problem dabei ist : Dieses Kabel ist in dem Universalkabelbaum nicht vorgesehen -> musst Du also zusätzlich vom Regler bis zur Leuchte im "Armaturenbrett" ziehen ! Die Leuchte wird über +12V bei "Zündung an" ( IGN on ) angeschlossen. Der andere Pol der Leuchte ist dann das Kabel zur LIMA.
Die bringt bei Zündung an " - " -> die Lampe leuchtet. Startet man den Motor + die Lima bringt
Spannung, liegt an dem Ausgang ( also am Kabel zur Leuchte ) + 12...14 V .
Die Lampe geht dabei aus, weil die Masse ( also "-") fehlt und ja nun auf beiden Polen der Leuchte "PLUS" anliegt.... Produziert die Lima keinen Strom, geht die Lampe wieder an, weil dann von dort wieder "-" anliegt.
Der Anschluß ist ganz einfach :

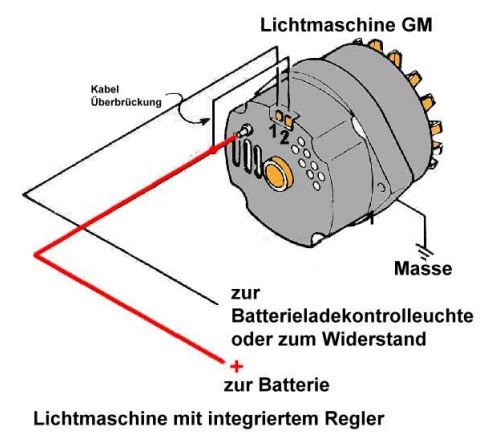

- LIMA-1 wire.jpg (37.17 KiB) 5045 mal betrachtet
Gruß aus LE., Peter
-
Markus74
Hallo,ich hab andere amaturen als die originalen verbaut,also hab ich das Licht nicht mehr sondern ein voltmeter,hab die amaturen vom 63er mercury,und die lichtmaschine ist auch keine gm,sondern für ford,da hab ich nur einen Ausgang der eben direkt zum solenoid geht und ein massekabel
