Erfahrungsbericht Zusatzinstrumente einbauen

Beitrag von Nobbe » 22. Feb 2020, 19:14

Hallo Zusammen,
habe heute die Zusatzinstrumente bei meinem Galaxie eingebaut und möchte euch von meinen Erfahrungen berichten, da ja schön öfter Fragen diesbezüglich aufgetaucht sind.

Also bei mir schaut das folgendermaßen aus:

Gewinde am:
Öldrucknehmer original ist 1/4" NPT, der Öldrucknehmer welcher mit den Zusatzinstrumenten geliefert wurde hat 1/8" NPT


Den benötigten Adapter habe ich hier gekauft (ich wollte den "alten" Öldrucknehmer mit beibehalten):
https://www.ebay.de/itm/Y-GEWINDE-ADAPT ... Sw~bFax9em

Zusätzlich habe ich noch ein 1/4" NPT Winkelstück eingebaut, das es anders nicht geklappt hätte:
https://www.ebay.de/itm/183925388460

Letztendlich sieht es so aus und es hat alles wunderbar geklappt, warum das Bild auf dem Kopf steht weiß ich nicht, einfach drauf klicken dann wird es richtig dargestellt!!!

Wassertemperaturnehmer original 3/8", der Wassertemperaturnehmer welcher mit den Zusatzinstrumenten geliefert wurde hat 1/8" NPT
Den benötigten Adapter habe ich hier gekauft:
https://www.bat-motorsport.de/reduziera ... 8-quot-npt

Zusatzinstrumente funktionieren einwandfrei.

Ich hoffe, ich kann dem ein oder andern helfen.
Gruß
Norbert
Nach oben
Benutzeravatar
Henk
Moderator
Beiträge: 3870
Registriert: 24. Mär 2017, 15:13
Wohnort: nördlicher Landkreis Osnabrück
Fuhrpark: 1963 Ford Galaxie 500 XL Sportsroof
1963 Ford Country Sedan
1960 Ford Fairlane 500 two door Club Sedan
1984 Ford F150 (sold)
1986 Ford Bronco
Likes vergeben: 1061 x
Likes erhalten: 730 x

Beitrag von Henk » 22. Feb 2020, 22:01

👍
Gruß Heiko aka Henk
Nach oben
Benutzeravatar
Veterano
Beiträge: 145
Registriert: 10. Feb 2018, 19:11
Wohnort: Duisburg
Fuhrpark: Ford F100 1970 FE 390
Likes erhalten: 7 x

Beitrag von Veterano » 22. Feb 2020, 22:10

Danke für den Bericht. Sieht bei mir wie folgt aus - ich habe den Temperaturfühler noch mit dran gehängt. Ist zwar knapp - passt aber. Das T-Stück ist von Amazon.
Dateianhänge
Nach oben
Benutzeravatar
Dani71
Beiträge: 194
Registriert: 19. Feb 2018, 21:05
Wohnort: Ingersheim
Fuhrpark: Ford Fairlane two door Club Sedan 61
Likes vergeben: 1 x
Likes erhalten: 4 x

Beitrag von Dani71 » 23. Feb 2020, 08:02

Guten Morgen Zusammen,

genau mein Thema! Muss bei mir jetzt auch alles neu. 🙈
Das T-Stück von Amazon würde mich interessieren : was muss man da als Suchbegriff eingeben?

Prima Lösung, um auch den alten Drucksensor beibehalten zu können 👍

Viele Grüße
Dani
Nach oben
Benutzeravatar
Veterano
Beiträge: 145
Registriert: 10. Feb 2018, 19:11
Wohnort: Duisburg
Fuhrpark: Ford F100 1970 FE 390
Likes erhalten: 7 x

Beitrag von Veterano » 23. Feb 2020, 08:21

Guten Morgen - hatte ich wohl doch falsch abgespeichert - der Adapter ist von ebay:

ADAPTER VERTEILER ÖLDRUCK ÖLTEMPERATUR GEBER SENSOR 1/8"-27 NPT 1/4"-18 NPT NEU

Ob der Temperatursensor in Verbindung mit dem Adapter 100% richtige Werte liefert bin ich mir nicht sicher, da dieser nicht wie bei der Montage in der Ölwanne komplett mit Öl umspült wird. Mit einer mechanischen Benzinpumpe wäre kein Platz für dieses Setup.
Zuletzt geändert von Veterano am 23. Feb 2020, 09:18, insgesamt 1-mal geändert.
Nach oben
Benutzeravatar
Braunschweiger
Beiträge: 2002
Registriert: 31. Mär 2017, 21:39
Wohnort: Löwenstadt
Fuhrpark: 1968er Ford Mustang
1962er Chevrolet C10
1931 Ford Model A in Process
Likes vergeben: 1127 x
Likes erhalten: 454 x

Beitrag von Braunschweiger » 23. Feb 2020, 09:06

👍
Gruß Harald
Nach oben
Benutzeravatar
Henk
Moderator
Beiträge: 3870
Registriert: 24. Mär 2017, 15:13
Wohnort: nördlicher Landkreis Osnabrück
Fuhrpark: 1963 Ford Galaxie 500 XL Sportsroof
1963 Ford Country Sedan
1960 Ford Fairlane 500 two door Club Sedan
1984 Ford F150 (sold)
1986 Ford Bronco
Likes vergeben: 1061 x
Likes erhalten: 730 x

Beitrag von Henk » 23. Feb 2020, 10:35

Beim FE und beim 351W habe ich es mir etwas einfacher gemacht, einfach eine Ölfilter Sandwich Adapter Platte mit 1/8 NPT Gewinde für Sensoren verbaut.
Der original Drucksensor kann bleiben wo er ist und alles andere kann sauber und nahezu unsichtbar verlegt werden.
kostet über ebay im dl-racing-shop 23,90€ inkl. Versand
Suchbegriff: Ölfilter Sandwich Adapter Platte 1/8 NPT Öltemperatur Sensor M18 M20 M22 3/4-16
Gruß Heiko aka Henk
Nach oben
Benutzeravatar
Fairlane 63
Beiträge: 322
Registriert: 11. Jan 2018, 22:29
Fuhrpark: 1963 Fairlane 500/Thunderbolt tribute
302HO 5 speed
Likes vergeben: 24 x
Likes erhalten: 21 x

Beitrag von Fairlane 63 » 23. Feb 2020, 11:09

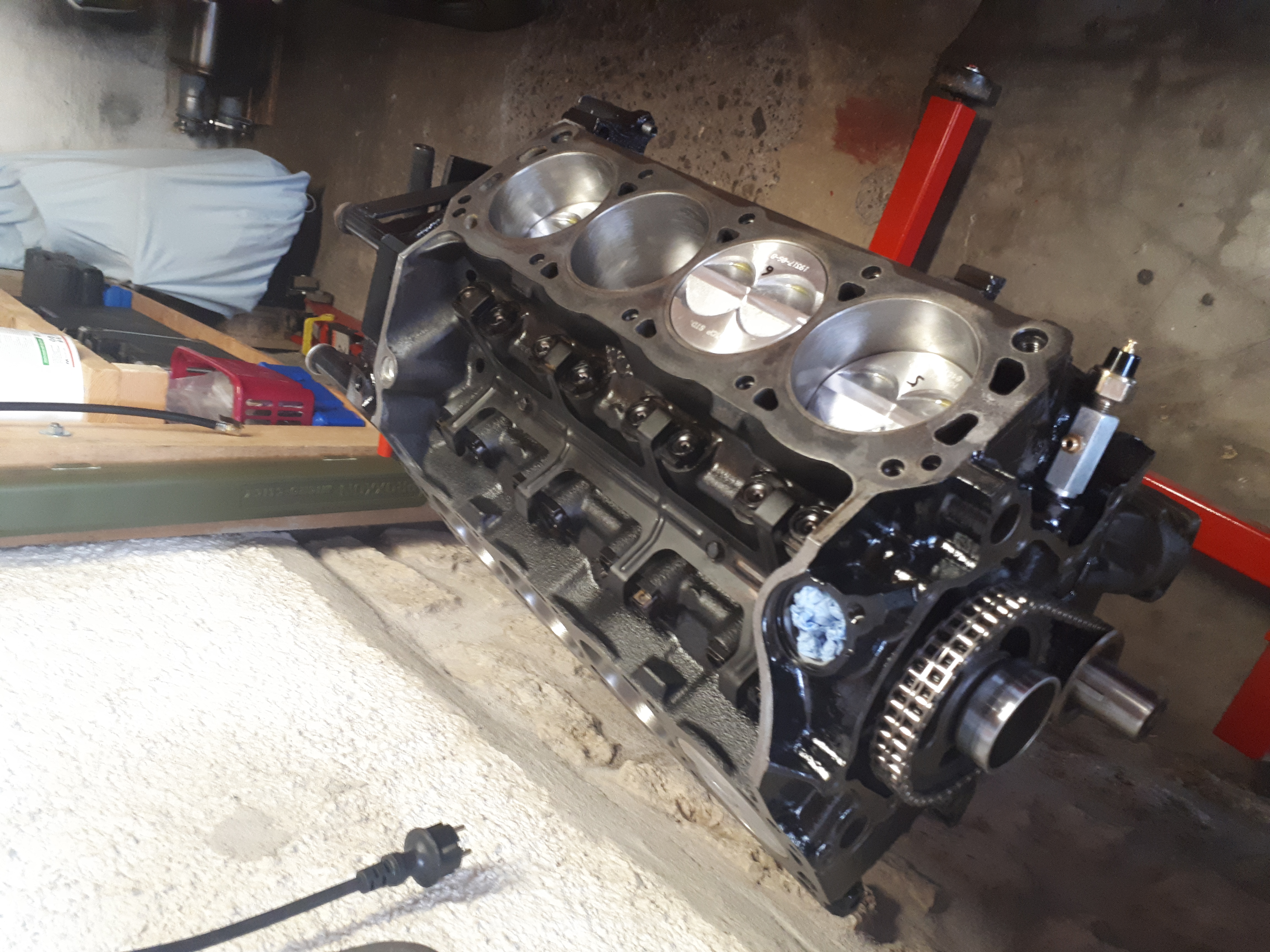

Ich hab das bei meinen 302 für eine mechanische öldruckanzeige so gemacht. Den Adapter hab ich über eBay.uk gekauft.
Öldruckanzeige ist von autogage, das einzige was ich noch ändern will ist das nylon röhrchen, das wird durch eine stahlflexleitung ersetzt.
Dateianhänge
Mfg Basti
Nach oben
Benutzeravatar
Ranchero78
Beiträge: 804
Registriert: 3. Jan 2019, 16:32
Wohnort: Kreis Recklinghausen
Fuhrpark: Ford Ranchero 78 400cui
Likes vergeben: 13 x
Likes erhalten: 68 x

Beitrag von Ranchero78 » 23. Feb 2020, 11:43

Ist schon interessant wo bei den Blöcken so überall die Sensoren verbaut wurden .
beim 400er sitzt der Öldruckgeber hinten oben auf dem Block.

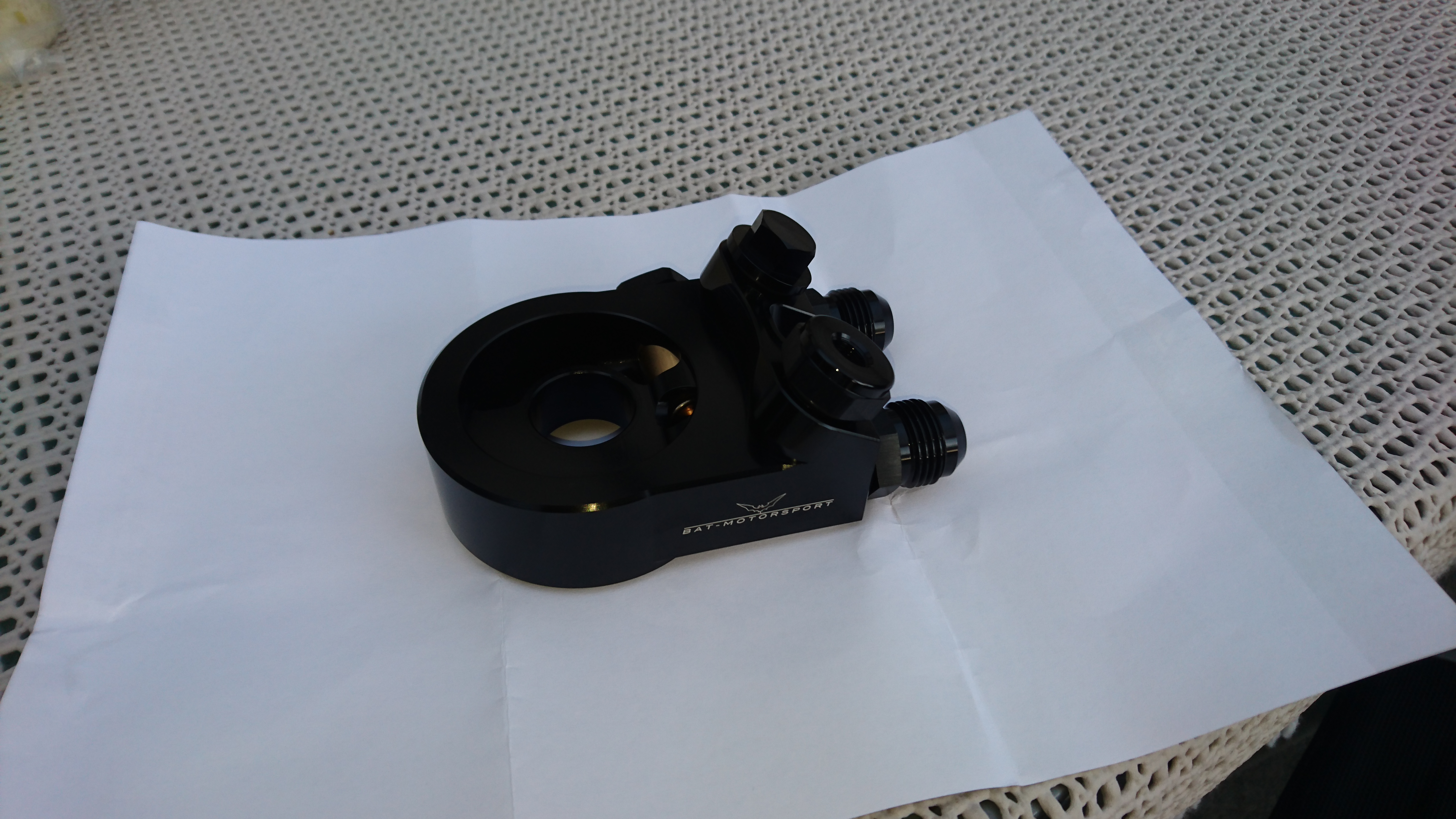

Da ich auch die Öltemp. haben wollte habe ich wie Henk mit ner Sandwichplatte gearbeitet.
Diese flog dann aber wieder raus gegen eine mit Thermostat wegen dem Ölkühler.
Und ich habe nur EINE Sandwichplatte gefunden die Thermostat UND Anschlüsse für Öltemp ect hat.
vom Bat-Motorsport. Super verarbeitet aber passt leider auch nicht ohne Mods weil die nur für kleine Ölfilterpatronen geeignet ist. Aber es gibt immer eine Lösung :D
Keine Luftpumpe sondern Hubraum
MFG Alex
Nach oben
Benutzeravatar
Schraubaer
Beiträge: 6686
Registriert: 2. Jan 2020, 22:05
Wohnort: Winsen
Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
Likes vergeben: 27 x
Likes erhalten: 1059 x

Beitrag von Schraubaer » 23. Feb 2020, 13:30

Hab' mir in meinen Adapter einfach einen Sensorport reingebohrt.
